เครื่องเคลือบ PVD แบบระเหยและสปัตเตอร์ไอออนในห้องปฏิบัติการสำหรับ SEM สำหรับกล่องถุงมือ

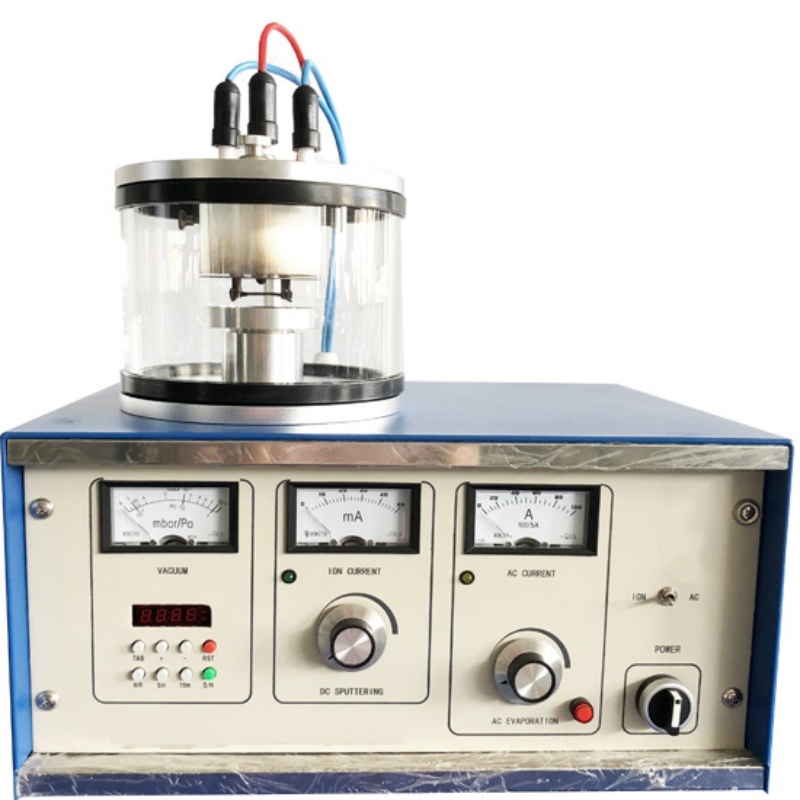

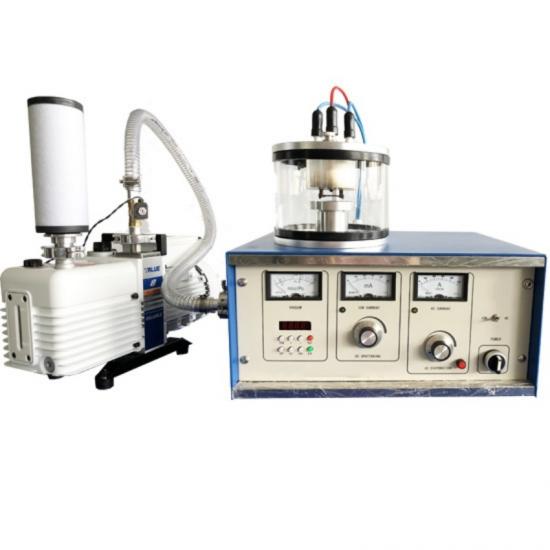

TMAX-BY-JS03 - เครื่องเคลือบไอออนสปัตเตอร์และไอระเหยสำหรับ SEM
ข้อมูลจำเพาะ
เครื่องมือขนาดกะทัดรัดและใช้งานง่ายนี้ ผสานรวม ฟังก์ชันการสปัตเตอร์และการระเหยด้วยความร้อนออกแบบมาเพื่อการสะสมฟิล์มบางคุณภาพสูง โดยเฉพาะอย่างยิ่งสำหรับการเตรียมตัวอย่าง SEM รองรับเป้าหมายโลหะหลายชนิดสำหรับการสปัตเตอร์และการระเหยด้วยคาร์บอนไฟเบอร์ ช่วยให้ควบคุมพารามิเตอร์การเคลือบได้อย่างแม่นยำ
ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์ | ค่า |
ขนาด | 305 มม. × 400 มม. × 390 มม. (กว้าง×ลึก×สูง) |
วัสดุห้องสุญญากาศ | กระจกโบโรซิลิเกต 160 มม. × 110 มม. (ลึก×สูง) |
เป้าหมาย (อิเล็กโทรดด้านบน) | 50 มม. × 0.1 มม. (ลึก×สูง) |
เป้าหมายการสปัตเตอร์ | Au (มาตรฐาน), Ag, Pt (เลือกได้) ฯลฯ |
ขนาดเป้าหมาย | φ50 มม. |
เวทีตัวอย่าง | รองรับเส้นผ่านศูนย์กลาง 50 มม./70 มม. ปรับแต่งได้ |
แรงดันไฟฟ้าสปัตเตอร์ | 0–1600 V (DC), ปรับได้ |
กระแสสปัตเตอร์ | 0–50 มิลลิแอมป์ |
ตัวจับเวลาการสปัตเตอร์ | 0–360 วินาที |
กระแสการระเหยของคาร์บอน | 0–100 แอมป์ (กระแสสลับ) |
วัสดุระเหย | คาร์บอนไฟเบอร์ |
แรงดันไฟฟ้าการระเหย | 0–30 โวลต์ |
เวลาการระเหย | 0–1 วินาที |
วาล์วทางเข้าก๊าซ | เข้ากันได้กับท่อ φ3 มม. |
ก๊าซกระบวนการ | ตัวเลือกมากมาย |
แหล่งจ่ายไฟ | 220 V (110 V ทางเลือก), 50 Hz |
ปั๊มสุญญากาศ | ปั๊มใบพัดหมุน 2 ลิตร (VRD-8 ในบ้าน) |
คุณสมบัติหลัก
1. การออกแบบสองฟังก์ชัน
· ผสมผสาน การสปัตเตอร์ไอออน (Au, Pt, Ag, Cu เป็นต้น) และ การระเหยด้วยความร้อน (คาร์บอนไฟเบอร์) สำหรับการใช้งานที่หลากหลาย
· เหมาะสำหรับกล้องจุลทรรศน์ความละเอียดสูง (SEM, TEM, EBSD) ที่ต้องการฟิล์มคาร์บอนที่มีความละเอียดพิเศษ (<1 นาโนเมตร)
2. การควบคุมความแม่นยำ
· กระแสการสปัตเตอร์แรง ดันสุญญากาศและ การเลือกก๊าซที่ปรับได้ เพื่อเพิ่มประสิทธิภาพอัตราการเคลือบและขนาดอนุภาค
· ตัวตั้งเวลาแบบดิจิทัลสำหรับกระบวนการที่สามารถทำซ้ำได้
3. การป้องกันตัวอย่างที่ได้รับการปรับปรุง
· การเคลือบแบบนำไฟฟ้า จะขจัดเอฟเฟกต์การชาร์จในตัวอย่างที่ไม่นำไฟฟ้า
· ฟิล์มคาร์บอน ช่วยปกป้องวัสดุที่ไวต่อลำแสง (เช่น ตัวอย่างทางชีวภาพ/พลาสติก) จากความเสียหายที่เกิดจากลำแสงอิเล็กตรอน
4. ประสิทธิภาพและความน่าเชื่อถือ
· ขนาดกะทัดรัดพร้อมระบบป้องกันสุญญากาศอัตโนมัติเพื่อป้องกันไฟฟ้าลัดวงจร
· การสะสมฟิล์มที่สม่ำเสมอด้วยระยะเวลาการประมวลผลสั้น
แอปพลิเคชัน
· ตัวอย่างที่ไวต่อลำแสงอิเล็กตรอน (เช่น โพลิเมอร์ เนื้อเยื่อทางชีวภาพ): การเคลือบช่วยลดความเสียหายต่อโครงสร้าง
· วัสดุที่ไม่นำไฟฟ้า : ชั้นโลหะ (Au, Pt) ช่วยกระจายประจุ ทำให้การถ่ายภาพ SEM ดีขึ้น
· วัสดุขั้นสูง : ปรับปรุงการนำไฟฟ้าและการวิเคราะห์พื้นผิว (EBSD, ไมโครโพรบ) สำหรับเซมิคอนดักเตอร์/คอมโพสิต
1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก
2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด
3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
