ก. การแนะนำผลิตภัณฑ์
เครื่องบดแบบลูกบอลพลังงานสูงใช้หลักการเดียวกับเครื่องบดแบบลูกบอลพลังงานสูง โดยใช้แรงเหวี่ยงความเร็วสูงเพื่อส่งเสริมการชน แรงเฉือน และการกระจายตัวระหว่างตัวกลางและวัสดุในถัง ความเร็วของผนังถังและลูกบอลแตกต่างกัน แรงเสียดทานและแรงกระแทกระหว่างวัสดุกับตัวกลางแตกต่างกัน พลังงานสูงแตกต่างกัน ความเร็วในการหมุน 1,630 รอบ ทำให้เกิดพลังงานสูง (เทียบเท่ากับความเร่งโน้มถ่วง 60 เท่า) ให้ผลการบดระดับนาโนที่เชื่อถือได้และทำซ้ำได้ภายในเวลาอันสั้น อุปกรณ์นี้เหมาะอย่างยิ่งสำหรับการผสมและการทำให้เป็นเนื้อเดียวกันของตัวอย่างที่มีประสิทธิภาพสูง หรือการกระตุ้นเชิงกลและการผสมโลหะผสม เหมาะสำหรับงานทางธรณีวิทยาและแร่ การผสมโลหะผสมเชิงกล เคมี นาโนเทคโนโลยี โลหะวิทยา การวิจัยวัสดุ เซรามิก ชีววิทยา การเตรียมตัวอย่างวิเคราะห์ และอื่นๆ
ข. วิธีการทำงาน
เครื่องบดแบบลูกบอลดาวเคราะห์ซีรีส์ PBM ติดตั้ง ถังบดแบบลูกบอล สอง ถังบนจานกลไกดาวเคราะห์เดียวกัน เมื่อจานหมุน ถังบดแบบลูกบอลจะหมุนรอบแกนของจานและหมุนรอบแกนของมันเองในเวลาเดียวกัน ทำให้เกิดการเคลื่อนที่แบบดาวเคราะห์ ลูกบดในถังจะชนกันด้วยความเร็วสูง บดและผสมตัวอย่าง ผลิตภัณฑ์นี้สามารถบดและผสมผลิตภัณฑ์ที่มีขนาดอนุภาคและวัสดุต่างกันได้ทั้งแบบแห้งและแบบเปียก ขนาดอนุภาคขั้นต่ำของผลิตภัณฑ์ที่บดสามารถถึง 0.1 ไมครอน (1.0×10mm-4)
C. พารามิเตอร์ทางเทคนิค
หมายเลขรุ่น | พีบีเอ็ม-เอช-0.4เอ |
ปริมาตรถังบดลูกบอล (มิลลิลิตร) | 50มล.~ 100 มล.* 2 |
วัสดุของถังบดลูกบอล | เหล็กกล้าแข็งเสริม สแตนเลส เซอร์โคเนีย อะเกต คอรันดัม ทังสเตนคาร์ไบด์ ไนลอน โพลียูรีเทน PTFE ฯลฯ |
วัสดุขัดถู | ทังสเตนคาร์ไบด์ สแตนเลส อะเกต เซอร์โคเนีย คอรันดัม ฯลฯ |
ปริมาณการบรรจุสูงสุดต่อกระป๋อง | วัสดุและตัวบดต้องไม่เกินสองในสามของปริมาตร |
ขนาดเมล็ดพืชอาหาร | วัสดุเปราะบางน้อยกว่า 10 มม. อื่นๆ น้อยกว่า 3 มม. |
ขนาดอนุภาคของการระบาย | สูงสุดถึง 0.1 ไมครอน (ขึ้นอยู่กับคุณลักษณะของวัสดุ) |
ความเร็วของการหมุน | รอบสูงสุดอยู่ที่ 35-815 รอบต่อนาที และรอบสูงสุดอยู่ที่ 70-1630 รอบต่อนาที |
อัตราทดความเร็ว (รอบ:รอบหมุน) | 1:2 |
โหมดควบคุมความเร็ว | การควบคุมความเร็วการแปลงความถี่ |
โหมดไดรฟ์ดิสก์แบบดาวเคราะห์ | เกียร์ขับเคลื่อน |
แรงดันไฟฟ้าในการทำงาน | เฟสเดียว 220V, 50HZ |
กำลังมอเตอร์โฮสต์และกำลังแปลงความถี่ | 0.75KW (มอเตอร์ยี่ห้อ ABB, ตัวแปลงความถี่ยี่ห้อ Veluntong) |
วิธีการทำงาน | กระป๋องสองใบทำงานพร้อมกัน |
เวลาทำงานต่อเนื่องสูงสุด | 72 ชั่วโมง |
การควบคุมโปรแกรม | การบูรณาการอินเทอร์เฟซระหว่างคนกับเครื่องจักรที่ดีขึ้น (การกำหนดค่าหน้าจอสัมผัส Siemens ขนาด 4.5 นิ้ว) โหมดตั้งค่าฟรีและตั้งโปรแกรม โหมดตั้งโปรแกรมสามารถจัดเก็บสูตรกระบวนการต่างๆ 9 แบบ เรียกใช้และจัดเก็บได้ง่าย สามารถตั้งค่าเวลาสแตนด์บายแบบคงที่ทั้งหมด ไปข้างหน้า ย้อนกลับ ช่วงเวลา การทำงานสลับกันซ้ำๆ การทำงานแบบเรียลไทม์ของอุปกรณ์สามารถป้องกันกระแสเกิน แรงดันเกิน และสัญญาณเตือนการป้องกันโหลดเกิน |
โหมดการหล่อลื่นกลไกแบบดาวเคราะห์ | ระบบส่งกำลังแบบกลไกดาวเคราะห์ใช้การหล่อลื่นด้วยการจุ่มน้ำมันชนิดกล่องเกียร์ เกียร์กลไกดาวเคราะห์ใช้เทคโนโลยีการประมวลผลการบดละเอียด ความแม่นยำระดับ 5 เพื่อแก้ปัญหาการหล่อลื่นชิ้นส่วนส่งกำลังไม่ทันเวลาอันเนื่องมาจากการสึกหรอ ลดเสียงรบกวน และลดอายุการใช้งานของอุปกรณ์ |
ขนาดอ้างอิง (มม.) | 570 (ยาว) *300 (กว้าง) *400 (สูง) |
น้ำหนักอ้างอิง (กก.) | ประมาณ 30 |
ง. คุณสมบัติผลิตภัณฑ์
ก. อุปกรณ์ได้รับการออกแบบด้วยรูปลักษณ์ที่เป็นมืออาชีพ เปลือกใช้การตัดด้วยเลเซอร์ที่มีความแม่นยำสูง การขึ้นรูปด้วยการดัด CNC ใจกว้างและละเอียดอ่อน ระดับไฮเอนด์และเสถียร
ข. แผ่นดิสก์ดาวเคราะห์และส่วนประกอบโครงสร้างผ่านกระบวนการควบคุมเชิงตัวเลขและเทคโนโลยีการอบชุบโลหะไนไตรด์ เพื่อให้มั่นใจถึงความทนทานต่อการสึกหรอของชิ้นส่วนเพลาหมุนและป้องกันการแตกหักของเพลา เฟืองส่งกำลังทำจากเฟืองผสมโลหะและอโลหะที่ทนทานต่ออุณหภูมิสูงและการสึกหรอ กระปุกเกียร์หล่อลื่นด้วยน้ำมันเหลว จึงปลอดภัยและเชื่อถือได้ เสียงรบกวนต่ำ ปราศจากมลพิษ และสูญเสียพลังงานน้อย
c. ติดตั้งอุปกรณ์โคมไฟเหนี่ยวนำ: โคมไฟทำงานควบคุมด้วยเซ็นเซอร์อินฟราเรดของมนุษย์ ไฟจะเปิดเมื่อมีคนเข้ามา และไฟจะดับเมื่อมีคนเดิน ซึ่งสะดวกและประหยัดพลังงาน
d. ถังบดลูกบอลใช้การเคลื่อนที่แบบดาวเคราะห์ ประสิทธิภาพการบดสูง ขนาดอนุภาคละเอียด
e. อินเวอร์เตอร์มีระบบป้องกันไฟต่ำและไฟเกิน ซึ่งสามารถปกป้องอุปกรณ์ไฟฟ้า เช่น มอเตอร์ได้
f. ฝาครอบเครื่องจักรใช้ฝาครอบแบบเสาไฮดรอลิก โดยใช้ระบบล็อคแม่เหล็กไฟฟ้าเพื่อความปลอดภัยและสวิตช์จำกัดแบบตัวล็อก เพื่อให้มั่นใจถึงการทำงานปกติของอุปกรณ์และความปลอดภัยส่วนบุคคลของผู้ปฏิบัติงาน
ก. กระจกหน้าต่างใช้กระจกนิรภัยแบบสุญญากาศสองชั้น ซึ่งไม่เพียงแต่ป้องกันเสียงและลดเสียงรบกวน แต่ยังให้ความปลอดภัยส่วนบุคคลอีกด้วย ห้องบดลูกปืนติดตั้งด้วยสำลีดูดซับเสียง
ข. ส่วนควบคุมไฟฟ้าออกแบบเป็นกล่องควบคุมอิสระพร้อมอุปกรณ์ในตัว พัดลมดูดอากาศ 5 ชุด บังคับให้ระบายความร้อนออก ทำให้เกิดระบบระบายความร้อนหมุนเวียนภายใน
i. จุดศูนย์ถ่วงต่ำ ประสิทธิภาพเสถียร โครงสร้างกะทัดรัด ใช้งานสะดวก ปลอดภัยและเชื่อถือได้ เสียงรบกวนต่ำ ไม่มีมลพิษ การสูญเสียต่ำ

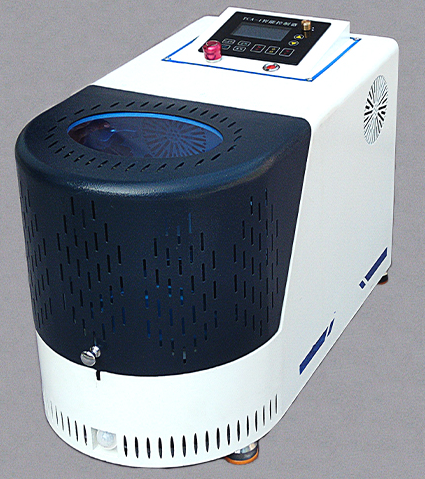

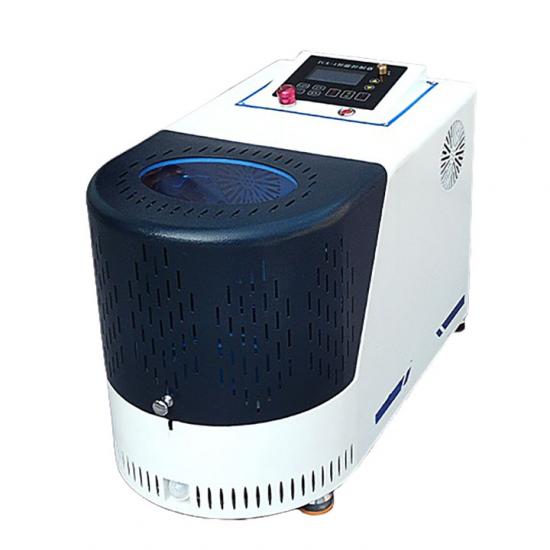

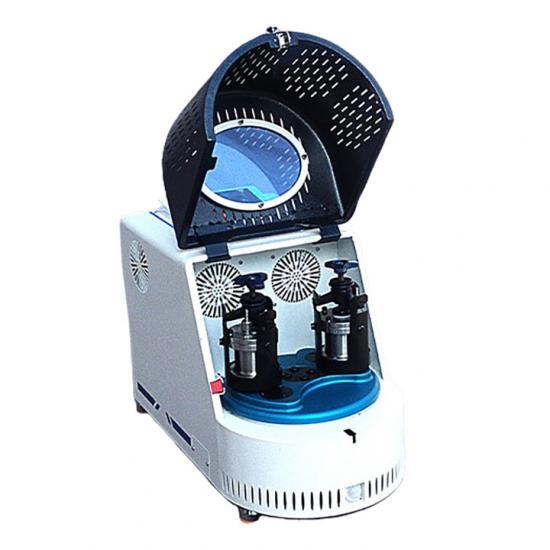

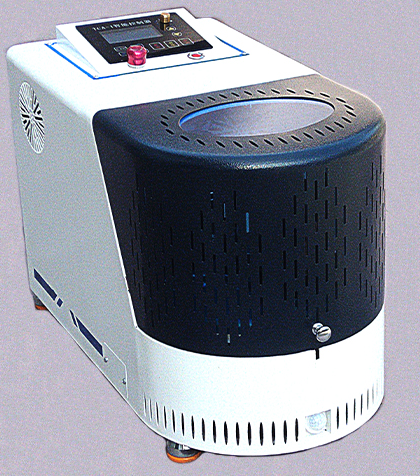

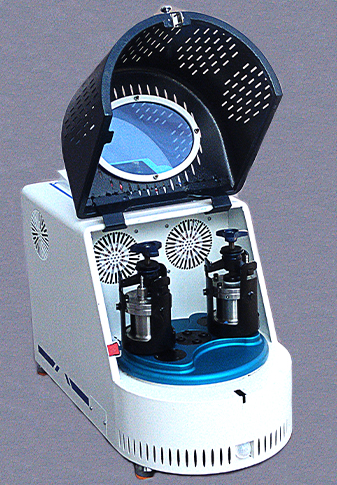

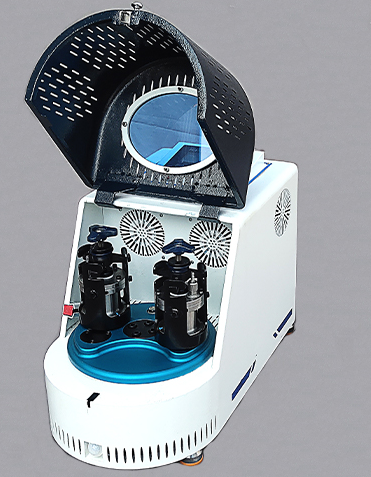

E. ภาพที่เกี่ยวข้องกับผลิตภัณฑ์เครื่องบดลูกบอลดาวเคราะห์ระดับไฮเอนด์
