พารามิเตอร์ทางเทคนิคของระบบอัลตราโซ นิ ก |
เลขที่ | ชื่อ | พารามิเตอร์ | หน่วย |
1 | กำลังไฟเข้า | ไฟฟ้ากระแสสลับ 220±10% 50~60Hz | วี；เฮิรตซ์ |
2 | กระแสไฟฟ้าทั้งเครื่อง | ≤0.6 | เอ |
3 | กระแสไฟฟ้าความถี่สูง | ≤0.4 | เอ |
4 | ความถี่ในการทำงาน | 37 | กิโลเฮิรตซ์ |
5 | โหมดการทำงาน | ต่อเนื่องแบบพัลส์ | |
6 | อุณหภูมิโดยรอบ | -10~40 | ℃ |
เครื่องสร้างคลื่นเสียงความถี่สูงพารามิเตอร์ทางเทคนิค |
เลขที่ | ชื่อ | พารามิเตอร์ | หน่วย |
1 | เส้นผ่านศูนย์กลางตะแกรงปรับได้ | Ø200 、Ø100 、Ø75 | มม. |
2 | ขนาดการร่อน | 0.020~3 | มม. |
3 | กำลังมอเตอร์ | 0.125 | กิโลวัตต์ |
4 | เสียงรบกวน | < 50 | เดซิเบล |
5 | แอมพลิจูด | 0~3 | มม. |
6 | ความถี่การสั่นสะเทือน | 1420 | ครั้ง/นาที |
7 | ขนาดอุปกรณ์ (มม.) | 400*300*300+น*50 | กว้าง * ยาว * สูง |
8 | ขนาด เครื่องกำเนิดอัลตราโซ นิ ก(มม.) | 300*280*80 | กว้าง * ยาว* สูง |
8 | แหล่งพลังงาน | 220V;50HZ | วี; เฮิรตซ์ |
9 | น้ำหนักเครื่อง | 30 | กก. |

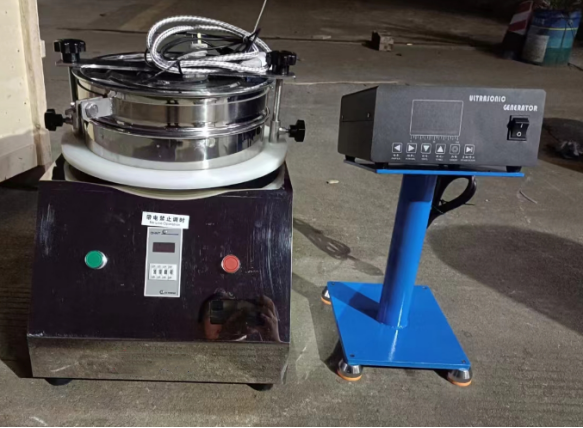

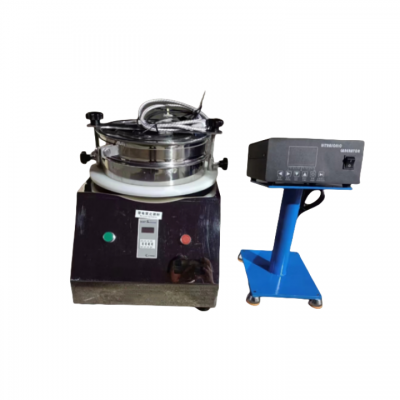

การแนะนำ
หน้าจอตรวจสอบเป็นหน้าจอวิเคราะห์มาตรฐานที่ผสานการจำแนกประเภทอนุภาคผงและการกรองของเหลวเข้าด้วยกัน เหมาะสำหรับห้องปฏิบัติการ ห้องตรวจสอบคุณภาพ เพื่อการวิเคราะห์โครงสร้างขนาดอนุภาคที่แม่นยำ การวิเคราะห์ทดสอบปริมาณผงและของเหลวที่เป็นของแข็ง สามารถเพิ่มชั้นกรอง 1 ชั้นลงในตัวหน้าจอ 8 ชั้น และสามารถย่อยสลายตัวอย่างได้หลายกลุ่มสำหรับวัสดุที่ต้องการทดสอบ
มีคุณลักษณะของเสียงรบกวนต่ำ ประสิทธิภาพสูง ความแม่นยำสูง และประสิทธิภาพที่ยอดเยี่ยม
หลักการ
มีการใช้มอเตอร์สั่นแนวตั้งประเภทใหม่ล่าสุด ซึ่งสร้างการสั่นสะเทือนสามมิติในแนวนอน แนวตั้ง และแนวเอียง จากนั้นส่งการสั่นสะเทือนนี้ไปยังตะแกรงและวัสดุมาตรฐาน และมีการจำแนกประเภทที่ยอดเยี่ยม
คุณสมบัติหน้าจอตรวจสอบการควบคุมเชิงตัวเลข
1) สามารถตั้งโปรแกรมหน้าจอตรวจสอบ CNC ได้แตกต่างกันตามตัวอย่างต่างๆ ที่ต้องประมวลผล
2) การจับเวลามีความแม่นยำถึงระดับวินาที
ในกระบวนการคัดกรอง มอเตอร์สามารถหมุนไปข้างหน้าและถอยหลังได้ เพื่อเปลี่ยนเส้นทางการทำงานของวัสดุและปรับปรุงประสิทธิภาพการคัดกรองและความแม่นยำในการคัดกรอง
วิธีการใช้งานหน้าจอตรวจสอบ
1) เลือกตะแกรงมาตรฐานตามวัสดุที่ตรวจสอบและมาตรฐานที่เกี่ยวข้อง
2) วางหน้าจอมาตรฐานบนฐานหน้าจอจากเล็กไปใหญ่ตามช่องเปิด จากล่างขึ้นบน และวางหน้าจอมาตรฐานโดยใช้ร่องหรือสกรูยึดตำแหน่ง
3) ใส่สารที่จะทดสอบลงในตะแกรงมาตรฐานด้านบน (หรือปิดฝาด้านบนของตะแกรงมาตรฐาน) จากนั้นกดตะแกรงมาตรฐานโดยให้หัวตะแกรงอยู่บนเสาลวด ขันน็อตที่เสาลวดให้แน่นเพื่อกดตะแกรงมาตรฐาน (หมายเหตุ: ทั้งสองด้านควรมีแรงเท่ากัน) และล็อคสกรูทั้งสองด้าน
4) ตรวจสอบว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟตรงตามข้อกำหนด เชื่อมต่อแหล่งจ่ายไฟ และเปิดสวิตช์ไฟ
5) หลังจากการทำงานของตะแกรงวิเคราะห์มาตรฐานหยุดลง ให้คลายเกลียวตัวน็อตบนคอลัมน์ลวด ถอดหัวตะแกรงออก และถอดตะแกรงมาตรฐานออกอย่างระมัดระวัง
6) ตัดไฟ
บันทึก:
1) หน้าจอวิเคราะห์มาตรฐานควรวางในแนวนอน
2) ยืนยันว่าแหล่งจ่ายไฟตรงตามข้อกำหนดและตรวจดูให้แน่ใจว่ามีการต่อลงดิน
3) ส่วนสั่นสะเทือนไม่ควรสัมผัสกับวัตถุอื่น
4) ตะแกรงมาตรฐานจะต้องวางตำแหน่งโดยมีร่องหรือสกรูยึดตำแหน่ง
