เครื่องกดแนวตั้งอัตโนมัติ Lab 40T หรือ 60T

ก  . บทนำ

ก่อนอื่น ขอขอบคุณที่เลือกใช้ผลิตภัณฑ์ของเรา ก่อนการติดตั้ง ใช้งาน บำรุงรักษา และตรวจสอบอุปกรณ์ โปรดอ่าน "คู่มือผู้ใช้" ฉบับนี้อย่างละเอียด เพื่อให้ใช้งานฟังก์ชันต่างๆ ของอุปกรณ์ได้อย่างเต็มประสิทธิภาพและเพื่อความปลอดภัยของผลิตภัณฑ์

แผนผังของคู่มือผู้ใช้นี้จัดทำขึ้นเพื่อความสะดวก เนื่องจากการอัปเกรดผลิตภัณฑ์และเหตุผลอื่นๆ แผนผังอาจแตกต่างจากผลิตภัณฑ์จริง โปรดอ้างอิงถึงผลิตภัณฑ์จริง

ข. ข้อควรระวังด้านความปลอดภัย

1. ผู้ปฏิบัติงานจะต้องมีความคุ้นเคยกับประสิทธิภาพ คุณลักษณะ และสภาวะการทำงานของอุปกรณ์ และตรวจสอบว่าสายดินเชื่อมต่ออย่างถูกต้องและเชื่อถือได้หรือไม่ก่อนจะปิด

2. หลังจากเปิดเครื่องและก่อนเริ่มใช้งาน ให้ตรวจสอบว่าตั้งค่าพารามิเตอร์ของหน้าจอสัมผัสถูกต้องหรือไม่ ขีดจำกัดแรงดันสูงสุดของรุ่น 40 ตัน คือ 400 กิโลนิวตัน (40 ตัน) และขีดจำกัดแรงดันสูงสุดของรุ่น 60 ตัน คือ 600 กิโลนิวตัน (60 ตัน)  ขณะใช้งานอุปกรณ์ ควรหลีกเลี่ยงการตั้งค่าขีดจำกัดแรงดันสูงสุด

3. ตรวจสอบว่าคานปิดสนิทก่อนกดตัวอย่าง หลังจากปิดคานแล้ว ให้แน่ใจว่าส่วนเว้าของคานติดแน่นกับหัวนูนของคอลัมน์ ใส่หัวกดแม่พิมพ์ลงในแม่พิมพ์อย่างถูกต้อง และขันสกรูเข้ากับหัวกดแม่พิมพ์ก่อนเริ่มกดตัวอย่าง

4. ขณะอัดตัวอย่าง ให้สังเกตตัวบ่งชี้แรงดันของมาตรวัดแรงดัน กดปุ่มหยุดทันทีเมื่อรุ่น 40 ตัน ถึง 28 เมกะปาสคาล และรุ่น 60 ตัน ถึง 30 เมกะปาสคาล

5. ให้ความสนใจต่อแรงกดดันของแม่พิมพ์ในระหว่างการเก็บตัวอย่าง และกดปุ่มหยุดทันทีหากพบสิ่งผิดปกติใดๆ

6. ก่อนที่จะเชื่อมต่ออุปกรณ์เข้ากับแหล่งจ่ายไฟ ให้แน่ใจว่าแรงดันไฟฟ้าที่ใช้สอดคล้องกับแรงดันไฟฟ้าที่อุปกรณ์ต้องการ และตรวจสอบให้แน่ใจว่าโหลดที่กำหนดของสวิตช์ไฟจะมากกว่าข้อกำหนดของอุปกรณ์

ข้อเตือนพิเศษ: แหล่งจ่ายไฟของเครื่องนี้คือแหล่งจ่ายไฟ 50HZ/สามเฟส 380V และสายไฟของอุปกรณ์คือ: ไฟ 3 ดวงและสายดิน 1 เส้น (ซึ่งสายไฟสีเหลืองเขียวสองสีคือสายดิน)

ค.  การแนะนำผลิตภัณฑ์

เครื่อง กดตัวอย่างส่วนใหญ่ใช้ในเครื่องสเปกโตรมิเตอร์เรืองแสงในการทำตัวอย่างของแข็งและการขึ้นรูปเม็ดผงขนาดเล็กต่างๆ ใช้กันอย่างแพร่หลายในโลหะผง ซีเมนต์ ขยะแข็ง ตัวเร่งปฏิกิริยา กรดไฮโดรคลอริกซิลิโคน แบตเตอรี่ เซรามิก และมหาวิทยาลัยและวิทยาลัยและสาขาอื่นๆ ของการวิเคราะห์องค์ประกอบของผงจะถูกกดลงในตัวอย่างสำหรับเครื่องสเปกโตรมิเตอร์เรืองแสงวิทยุ XRF และเครื่องสเปกโตรมิเตอร์อินฟราเรดเพื่อจัดทำตัวอย่างของผลิตภัณฑ์

D. พารามิเตอร์ทางเทคนิค

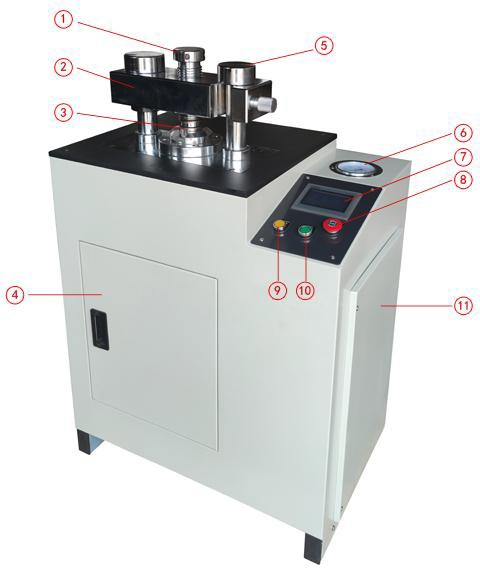

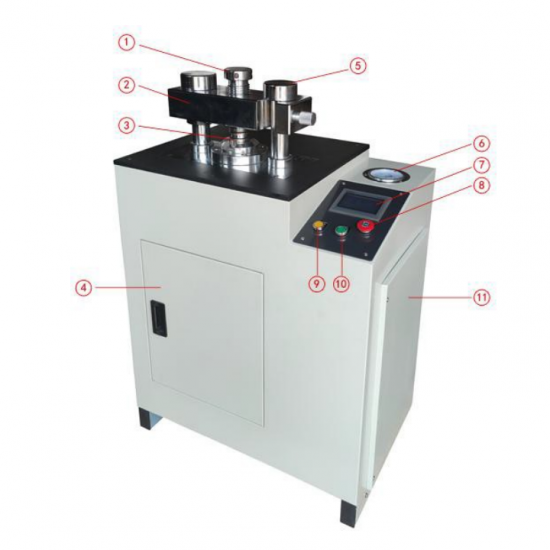

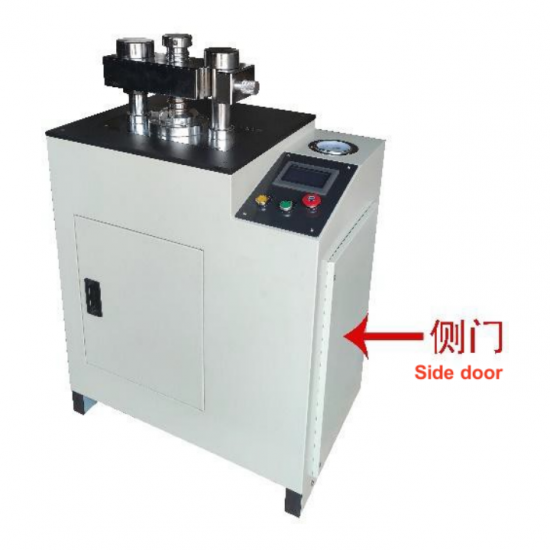

E.  แผนภาพลักษณะภายนอกของเครื่องปั๊มตัวอย่าง

ฉ. การติดตั้งอุปกรณ์

ก้าวแรก

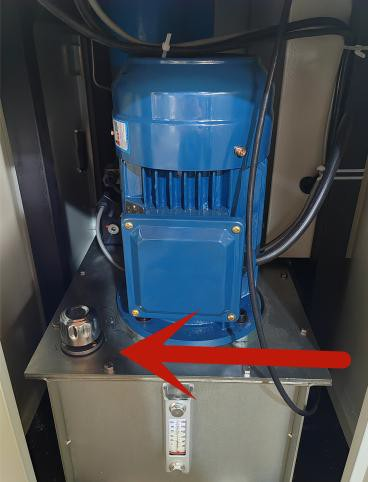

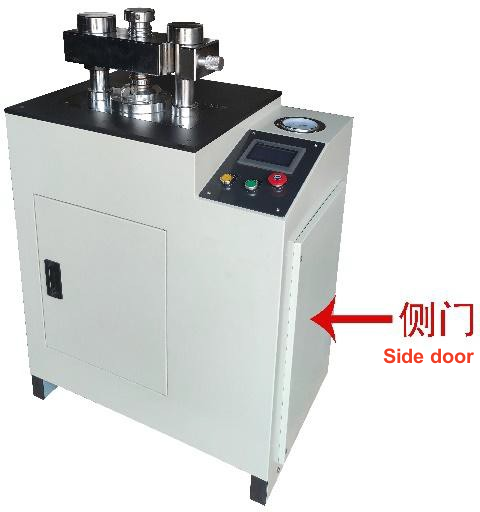

วางอุปกรณ์ในแนวนอนบนพื้นดินที่มั่นคงและเรียบ เปิดประตูด้านข้างของเครื่อง และเติมน้ำมันไฮดรอลิกหมายเลข 46 ลงในมาตรวัดระดับน้ำมัน 2/3 (น้ำมันไฮดรอลิกของลูกค้าเอง)

ขั้นตอนที่สอง

อุปกรณ์นี้ใช้ระบบไฟฟ้าสามเฟส 380 โวลต์ กำลังไฟ 1.1 กิโลวัตต์ สายไฟแบบสุ่มประกอบด้วยสายสามเฟสและสายดินหนึ่งเส้น (สายดินเป็นสายสองสี) อุปกรณ์นี้จำเป็นต้องใช้เบรกเกอร์สามเฟสพร้อมระบบป้องกันไฟรั่ว สายไฟสามเฟสของอุปกรณ์นี้เชื่อมต่อกับขั้วทั้งสามของเบรกเกอร์สามเฟสตามลำดับ และสายดินและปลายสายดินเชื่อมต่อกันอย่างแน่นหนาเพื่อความปลอดภัยในการใช้ไฟฟ้า

เปิดเบรกเกอร์วงจร จ่ายไฟให้กับอุปกรณ์ เปิดเครื่องกด ดันคาน ถอดหัวกดแม่พิมพ์ กดปุ่มปล่อยเพื่อตรวจสอบว่าลูกสูบยกขึ้นหรือไม่ หากยกขึ้น แสดงว่าการทดสอบมอเตอร์เป็นปกติ หากไม่เป็นเช่นนั้น ให้ปิดเบรกเกอร์วงจรสามเฟส และปรับสายสามเฟสใด ๆ สองเส้นก่อนทำการทดสอบ

G. การตั้งค่าพารามิเตอร์หน้าจอสัมผัส

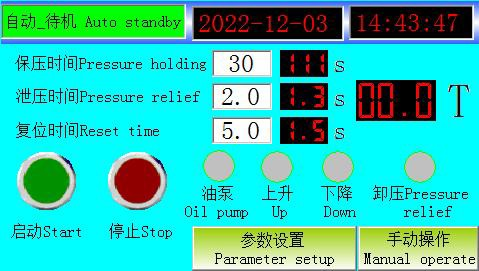

เข้าสู่อินเทอร์เฟซการควบคุมหน้าจอสัมผัส:

1.  การตั้งค่าเวลาการคงแรงดัน คือ การตั้งค่าเวลาการคงแรงดันของตัวอย่าง (รักษาแรงดัน) ให้อยู่ในค่าแรงดันที่ตั้งไว้

2. การตั้งเวลาระบายความดัน: คือ ตั้งเวลาที่วาล์วระบายความดันใช้ในระหว่างกระบวนการระบายความดันหลังจากเก็บตัวอย่างไว้แล้ว ตัวอย่าง: ตั้งเวลาระบายความดันคือ 1.5 วินาที นั่นคือ วาล์วระบายความดันจะหยุดทำงานหลังจากปล่อยความดันไปแล้ว 1.5 วินาที จุดประสงค์คือเพื่อระบายความดันบางส่วนล่วงหน้าเมื่อลูกสูบถูกรีเซ็ตและลดระดับลง เวลาในการระบายความดันจะยาวนานขึ้นและปล่อยความดันได้มากขึ้น

3. การตั้งเวลารีเซ็ต: คือ เวลาที่ลูกสูบเคลื่อนที่ลงหลังจากสิ้นสุดการคงแรงดัน เช่น ตั้งเวลารีเซ็ตไว้ที่ 5 วินาที หมายความว่า ลูกสูบจะหยุดเคลื่อนที่ลงหลังจากหยุดทำงานเป็นเวลา 5 วินาที เวลาในการตั้งค่าจะยาวนานและระยะชักจะยาว การตั้งค่านี้ส่วนใหญ่ใช้เพื่อควบคุมการหยุดของลูกสูบหลังจากสิ้นสุดการคงแรงดันกลับสู่ตำแหน่งที่เหมาะสมในแม่พิมพ์

4. : แสดงค่าความดันของตัวอย่างแบบเรียลไทม์

5. : คลิกเพื่อเข้าสู่การตั้งค่าพารามิเตอร์อื่นๆ

6. : คลิกเพื่อเปลี่ยนเป็นการควบคุมด้วยตนเอง

การตั้งค่า พารามิเตอร์แม่พิมพ์กรดบอริก/แม่พิมพ์ถ้วยอลูมิเนียมอ้างอิงดังนี้:

เวลาการยึดแรงดัน: 30 วินาที;

เวลาคลายแรงดัน: 3 วินาที;

เวลาการรีเซ็ต: 1 วินาที;

การตั้งค่าพารามิเตอร์แม่พิมพ์แหวนเหล็กอ้างอิงดังนี้:

เวลาการยึดแรงดัน: 30 วินาที;

เวลาคลายแรงดัน: 2 วินาที;

เวลาการรีเซ็ต: 5 วินาที;

การอ้างอิงการตั้งค่าพารามิเตอร์แม่พิมพ์แหวนพลาสติกมีดังนี้:

เวลาการยึดแรงดัน: 30 วินาที;

เวลาคลายแรงดัน: 1 วินาที;

เวลาการรีเซ็ต: 6 วินาที;

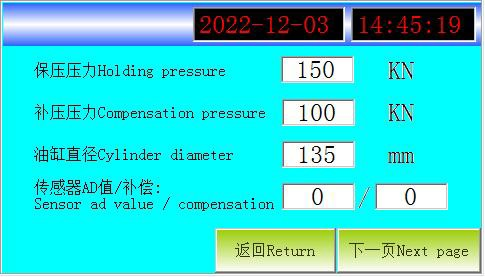

7. ค่าการตั้งค่าแรงดันคงที่: ค่าแรงดันสูงสุดที่จำเป็นสำหรับการกดตัวอย่าง ขีดจำกัดสูงสุดของเครื่องนี้คือ 400KN ห้ามใช้แรงเกิน

8. การชดเชยค่าการตั้งค่าแรงดัน: เมื่อแรงดันถึงค่าแรงดันสูงสุดแล้ว แรงดันก็ลดลงตามธรรมชาติจนถึงค่าการตั้งค่าแรงดันชดเชย โปรแกรมจะสร้างแรงดันอีกครั้งเพื่อชดเชยแรงดันให้เท่ากับค่าแรงดันคงที่

9. เส้นผ่านศูนย์กลางกระบอกสูบ 40T: 135 มม. เส้นผ่านศูนย์กลางกระบอกสูบ 60T: 160 มม.

10. ค่า/การชดเชยเซ็นเซอร์ AD: การตั้งค่าเริ่มต้น

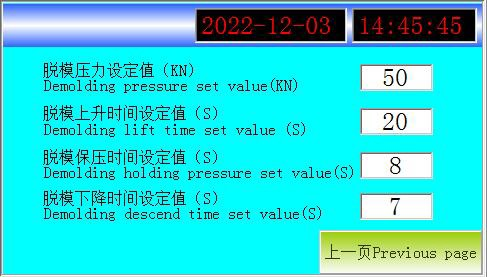

11. ค่าการตั้งค่าความดันในการถอดแบบ: นั่นคือ ตัวอย่างจะถูกถอดแบบหลังจากการกดเสร็จสิ้น และกระบวนการยกจะไม่เกินค่าการตั้งค่าความดันในการถอดแบบ 12. ค่าการตั้งค่าเวลายกของการถอดแบบ: นั่นคือ การถอดแบบจะดำเนินการหลังจากการกดตัวอย่างเสร็จสิ้น และลูกสูบจะหยุดยกขึ้นเมื่อยกขึ้นเพื่อดันตัวอย่างออก และถึงค่าการตั้งค่าเวลายกของการถอดแบบ

13. ค่าที่ตั้งไว้สำหรับเวลาการถอดแม่พิมพ์: เมื่อลูกสูบขึ้นถึงค่าที่ตั้งไว้สำหรับเวลาการถอดแม่พิมพ์ ลูกสูบจะหยุดขึ้น ในเวลานี้ ผู้ปฏิบัติงานต้องนำตัวอย่างที่ถูกกดออก ทำความสะอาดฝุ่น ค่าที่ตั้งไว้สำหรับเวลาการถอดแม่พิมพ์ คือ นำตัวอย่างออก ทำความสะอาดเวลาที่จำเป็นสำหรับฝุ่น เมื่อถึงเวลาที่ตั้งไว้ ลูกสูบจะตกลงโดยอัตโนมัติ รอให้ตัวอย่างที่ถูกกดต่อไป

14. ค่าที่ตั้งไว้สำหรับการถอดแม่พิมพ์และเวลาการเคลื่อนตัวลง คือ เวลาที่ลูกสูบเคลื่อนตัวลง และจะหยุดเคลื่อนตัวลงเมื่อถึงค่าที่ตั้งไว้

หมายเหตุ: ห้ามใช้ปุ่มถอดแม่พิมพ์เมื่อใช้แม่พิมพ์วงแหวนเหล็ก การถอดแม่พิมพ์แบบฝืนๆ จะทำให้แม่พิมพ์เสียหายหรือเกิดการสูญเสียอื่นๆ

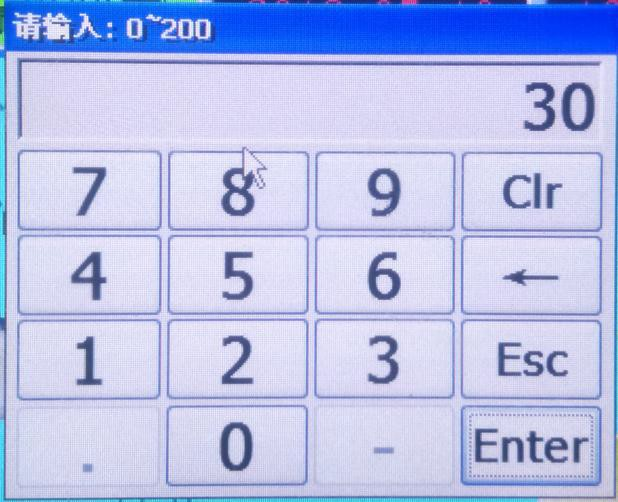

15. การตั้งค่าพารามิเตอร์: คลิกช่องตัวเลขสีขาว ในกล่องโต้ตอบป๊อปอัป ตั้งค่าและคลิกปุ่ม "Enter"

Clr: ปุ่ม Clear เพื่อล้างหมายเลขปัจจุบัน

← : ปุ่ม Backspace เพื่อลบตัวเลขก่อนหน้า

Esc: ปุ่มออกเพื่อกลับสู่หน้าแรก

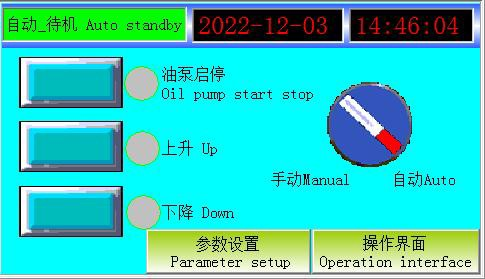

16. การควบคุมอุปกรณ์ด้วยตนเอง:

ขั้นตอนที่ 1: คลิกปุ่มควบคุมด้วยตนเองที่มุมขวาล่างของรูปที่ 1 เพื่อเข้าสู่อินเทอร์เฟซการควบคุมด้วยตนเอง

ขั้นตอนที่ 2: คลิกปุ่มสวิตช์แบบแมนนวล/อัตโนมัติ เปลี่ยนสถานะอัตโนมัติเป็นสถานะแมนนวล จากนั้นคลิก "เริ่มและหยุดปั๊มน้ำมัน" จากนั้นไฟแสดงสถานะสีเทาจะเปลี่ยนเป็นสีเขียว และปั๊มน้ำมันจะเปิดขึ้น

ขั้นตอนที่ 3: กดปุ่ม "ขึ้น" หรือ "ลง" ค้างไว้เพื่อทดสอบการทำงานขึ้นและลงของกระบอกสูบ และตัวบ่งชี้สีเทาจะเปลี่ยนเป็นสีเขียวเมื่อคลิกปุ่มใดๆ

H.  ขั้นตอนการกดตัวอย่างแม่พิมพ์ต่างๆ (แม่พิมพ์ 4 อัน)

(A)  ขั้นตอนการอัดตัวอย่างแม่พิมพ์กรดบอริก

1.  การตั้งค่า การรักษาแรงดัน/การเติมแรงดัน/ค่าเวลาการรักษาแรงดัน ค่าพารามิเตอร์อื่นๆ จะถูกปรับตามสถานการณ์จริง

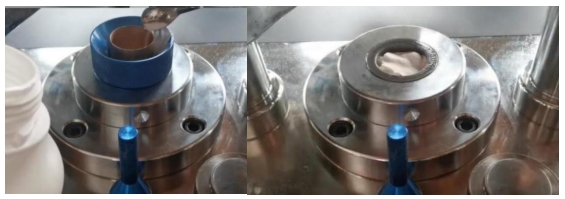

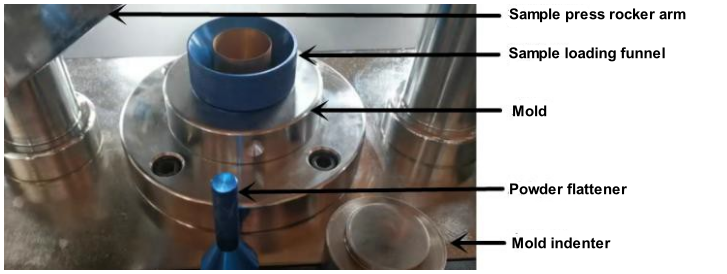

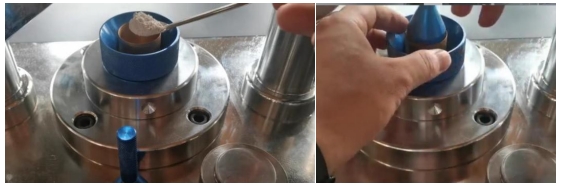

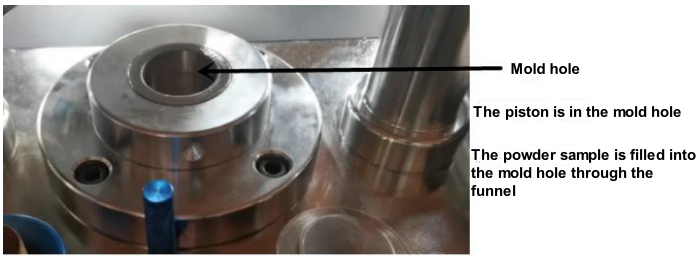

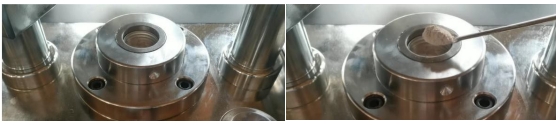

2. ดันคานออก ขันกรวยใส่ตัวอย่างเข้าไปในรูของแม่พิมพ์ ใช้ช้อนเติมตัวอย่างผงลงในรูตรงกลางของกรวย ปริมาณการโหลดโดยทั่วไปจะอยู่ที่ประมาณ 5 กรัม และสามารถปรับได้ตามสถานการณ์จริงของปริมาณการโหลด

3. หลังจากโหลดตัวอย่างแล้ว ให้ใช้อุปกรณ์กดเพื่อกดตัวอย่างให้แบน

4. ใช้ช้อนโรยกรดบอริกบริสุทธิ์ให้ทั่วกรวยรอบ ๆ รูเฉียง โรยกรดบอริกผ่านกรวยรอบ ๆ รูเฉียงลงในรูแม่พิมพ์ จากนั้นโรยกรดบอริกเล็กน้อยตรงกลางรูของกรวย โดยทั่วไปปริมาณกรดบอริกจะอยู่ที่ประมาณไม่กี่กรัม

5. นำกรวยใส่ตัวอย่างออก แล้วเติมกรดบอริกเล็กน้อยพร้อมกับตัวปรับให้แบนเพื่อดันผงกรดบอริก

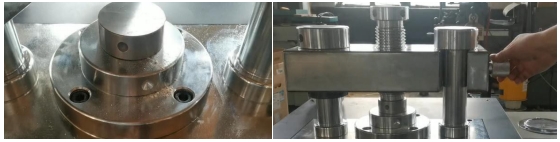

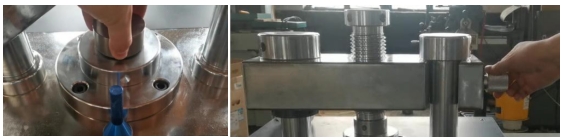

6. ปิดหัวเจาะแม่พิมพ์ หมุนเบาๆ แล้วขันเข้าไป

7. ปิดคานขวางและใส่ช่องคานขวางเข้าไปในบอสคอลัมน์

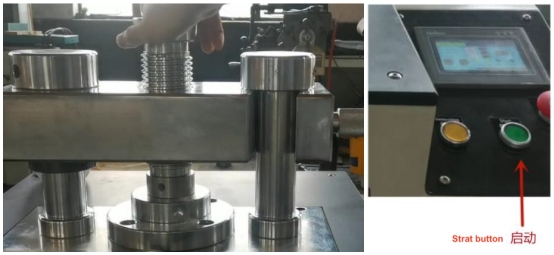

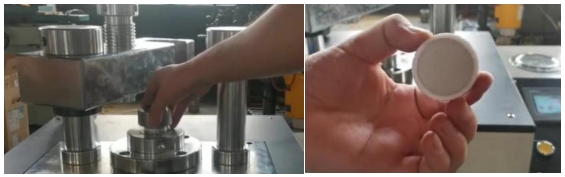

8. ขันสกรูและยึดหัวเจาะแม่พิมพ์

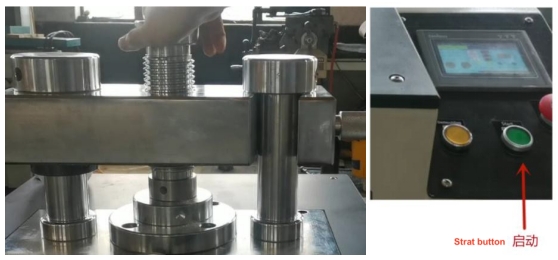

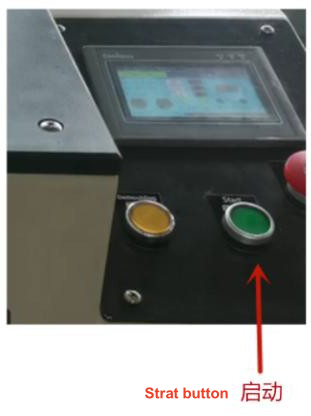

9. กดปุ่มเริ่มกดตัวอย่างค้างไว้

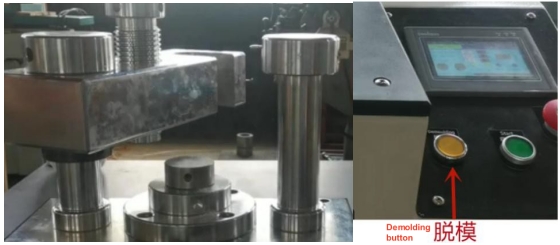

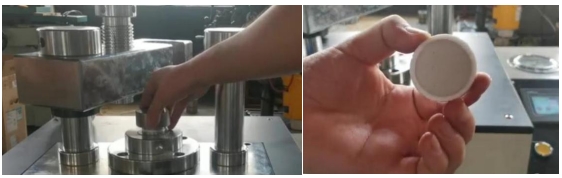

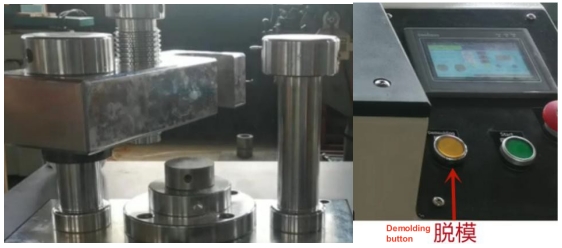

10.  หลังจากแรงกดยึดตัวอย่างเสร็จสิ้นแล้ว ให้คลายสกรู ดันคานออก และกดปุ่มถอดแม่พิมพ์เพื่อเริ่มถอดแม่พิมพ์

11. หลังจากถอดแม่พิมพ์ออกแล้ว ให้ถอดหัวกดแม่พิมพ์ออก แล้วนำตัวอย่างที่กดไว้

(B) ขั้นตอนการทำงานของแม่พิมพ์ถ้วยอลูมิเนียมด้วยแรงดันตัวอย่าง

1. ตั้งค่าแรงดันยึด/แรงดันทดแทน/เวลายึด และปรับค่าพารามิเตอร์อื่นๆ ตามสถานการณ์จริง

2. ดันคานให้เปิดออก นำถ้วยอลูมิเนียมเข้าไปในรูแม่พิมพ์ สามารถปรับความลึกของถ้วยอลูมิเนียมได้โดยการตั้งเวลารีเซ็ต

3. บรรจุตัวอย่างผงลงในถ้วยอลูมิเนียม

4.ปิดหัวกดแม่พิมพ์

5. ปิดคานขวางและใส่ช่องคานขวางเข้าไปในบอสคอลัมน์

6. ขันสกรูและยึดหัวเจาะแม่พิมพ์

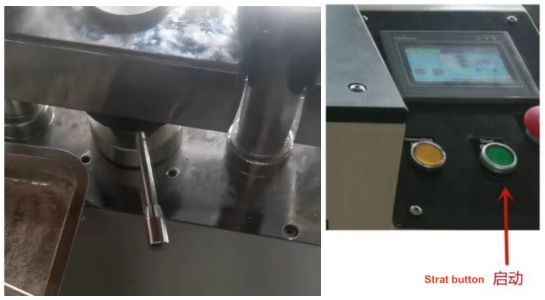

7. กดปุ่มเริ่มกดตัวอย่างค้างไว้

8.  หลังจากแรงกดยึดตัวอย่างเสร็จสิ้นแล้ว ให้คลายสกรู ดันคานออก และกดปุ่มถอดแม่พิมพ์เพื่อเริ่มถอดแม่พิมพ์

9.  หลังจากถอดแม่พิมพ์ออกแล้ว ให้ถอดหัวกดแม่พิมพ์ออก แล้วนำตัวอย่างที่กดไว้

(C)  ขั้นตอนการทำงานของแม่พิมพ์แหวนเหล็กที่มีแรงดันตัวอย่าง

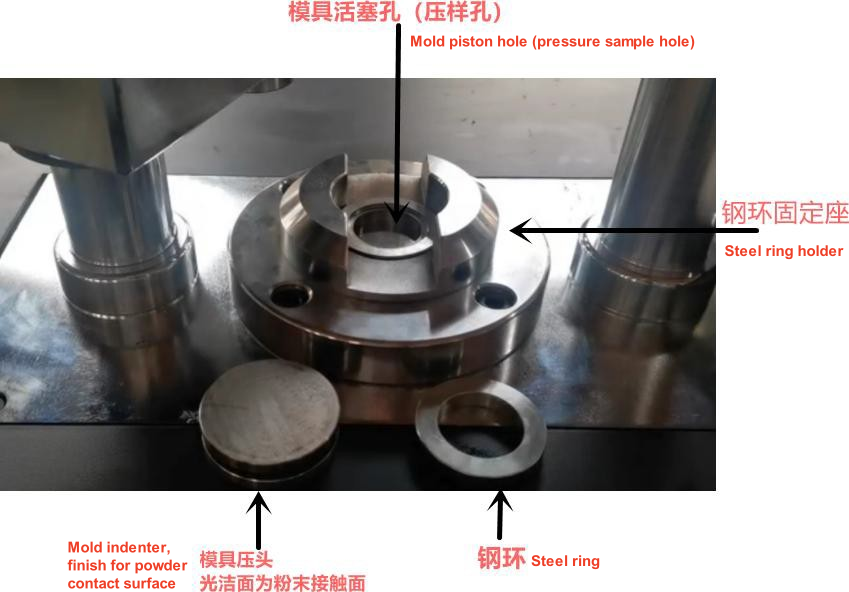

แผนผังของพื้นที่ทำงาน

1.  การตั้งค่า ค่าแรงดันคงที่/แรงดันเติม/ค่าเวลาคงที่ พารามิเตอร์อื่นๆ ปรับตามสถานการณ์จริง โดยลูกสูบควรอยู่ต่ำกว่ารูประมาณ 2-4 ซม. เพื่อสำรองพื้นที่สำหรับการโหลดตัวอย่างผง สามารถตั้งค่าตำแหน่งค้างของลูกสูบได้

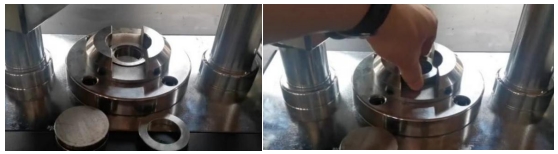

2. ดันคานออกและติดตั้งแหวนเหล็กเข้ากับตัวยึด

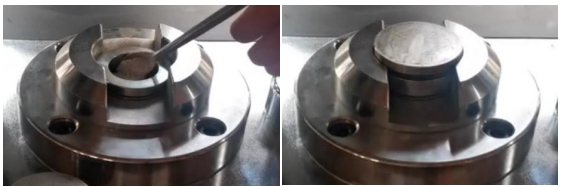

3. โหลดตัวอย่างผงลงในวงแหวนเหล็ก

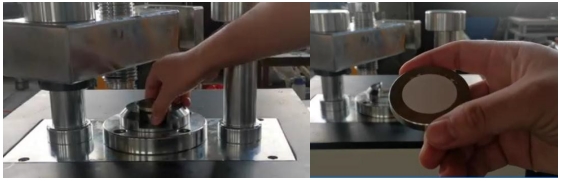

4. ติดหัวเจาะแม่พิมพ์ โดยระวังให้ด้านสะอาดของหัวเจาะแม่พิมพ์คว่ำลง

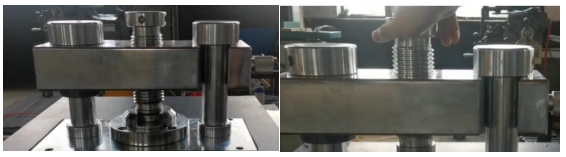

5. ปิดคานขวางและใส่ช่องคานขวางเข้าไปในบอสคอลัมน์

6. ขันสกรูและยึดหัวเจาะแม่พิมพ์

7.กดปุ่มเริ่มกดตัวอย่างค้างไว้

8. หลังจากแรงกดในการยึดตัวอย่างเสร็จสิ้น อุปกรณ์จะระบายแรงกดโดยอัตโนมัติ คลายสกรู ดันคานออก ถอดหัวกดแม่พิมพ์ออก แล้วจึงนำตัวอย่างที่ถูกกดออก

(D)  ขั้นตอนการทำงานของแม่พิมพ์แหวนพลาสติกแบบแรงดันตัวอย่าง

1.  ตั้งค่าแรงดันคงที่/แรงดันเติม/เวลาคงที่ และค่าพารามิเตอร์อื่นๆ จะถูกปรับตามสถานการณ์จริง

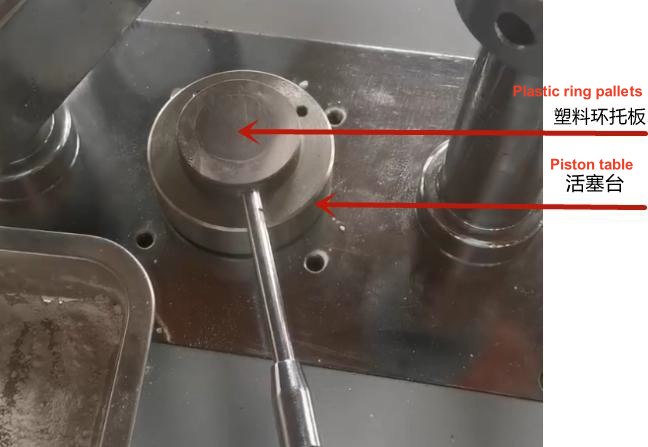

2.  ดันคานให้เปิดออก เริ่มโหลดตัวอย่าง วงแหวนพลาสติก พาเลทวงแหวนพลาสติก (สังเกตว่าด้านเรียบของพาเลทวงแหวนพลาสติกที่หงายขึ้น) จะต้องวางไว้ตรงกลางหัวกดใต้คาน รุ่นบางรุ่นมีตัวหยุดตำแหน่ง พาเลทสามารถวางชิดกับตัวหยุดได้

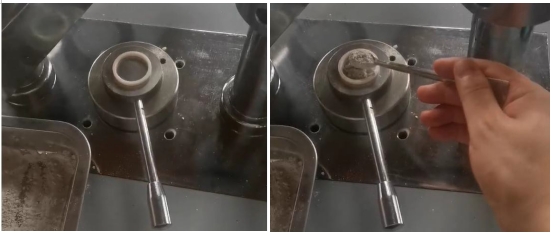

3.  วางวงแหวนพลาสติกบนพาเลทและเทตัวอย่างผงลงในวงแหวน

4. หลังจากโหลดตัวอย่างแล้ว ให้ปิดคาน สอดส่วนเว้าของคานเข้าไปในหัวนูนของคอลัมน์ กดปุ่มเริ่ม เริ่มกดตัวอย่างและกดค้างไว้

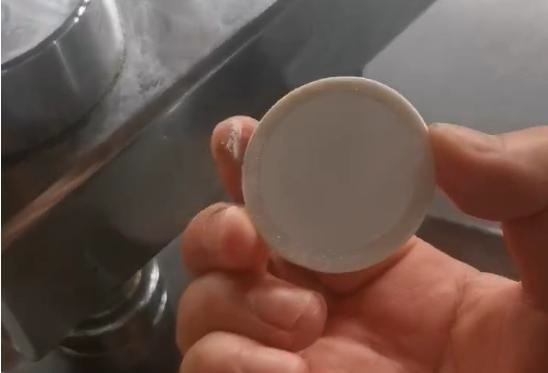

5. เมื่อเวลาการยึดสิ้นสุดลงและลูกสูบถูกรีเซ็ตโดยอัตโนมัติ ให้ดันคานออกและนำตัวอย่างที่ถูกกดออก

I. ข้อควรระวังในการใช้งานและการบำรุงรักษาอุปกรณ์

1. ทำความสะอาดฝุ่นละอองและสิ่งสกปรกอื่นๆ หลังการใช้งาน รักษาอุปกรณ์และแม่พิมพ์ให้สะอาดและเป็นระเบียบเรียบร้อย เพื่อป้องกันการใช้ตัวอย่างที่ปนเปื้อนในครั้งต่อไป

2. ตรวจสอบปริมาณน้ำมันในถังน้ำมันทุก 1 เดือน หากต่ำกว่า 2/3 ของตารางน้ำมัน ให้เติมน้ำมันไฮดรอลิกหมายเลข 46 ที่สะอาด

3. ควรจับแม่พิมพ์เบาๆ โดยเฉพาะบริเวณที่สัมผัสกับผง และควรหลีกเลี่ยงการกระแทกหรือรอยขีดข่วน

4. ไม่ควรแตะหน้าจอสัมผัสด้วยวัตถุมีคม หลีกเลี่ยงการกระแทกด้วยวัตถุแข็ง

5. เติมจารบี (น้ำมัน) ในปริมาณที่เหมาะสมลงในจุดหมุนของคานขวางและสกรูเคลื่อนที่ทุก ๆ 3 เดือน เพื่อหลีกเลี่ยงการหมุนแบบแห้ง

6. ตรวจสอบว่าสลักเกลียวและสกรูของอุปกรณ์หลวมหรือไม่ปีละครั้ง และขันให้แน่นทันทีเมื่อพบว่าหลวม และเติมจารบีหล่อลื่น (น้ำมัน) ในปริมาณที่เหมาะสมลงในชิ้นส่วนหล่อลื่นแต่ละชิ้น

7. อุปกรณ์ควรสแตนด์บายเมื่อไม่ได้ใช้งาน ควรบำรุงรักษาและซ่อมแซมก่อน โดยควรตัดไฟเพื่อหลีกเลี่ยงอันตราย

8. ไม่ควรปรับพารามิเตอร์อุปกรณ์โดยพลการสำหรับความต้องการที่ไม่ใช่การผลิต

J. ตารางเปรียบเทียบแรงกดของเครื่องตัวอย่าง

ตารางเปรียบเทียบแรงกดเครื่องตัวอย่าง40T

ตารางเปรียบเทียบแรงกดของเครื่อง กด ตัวอย่าง6 0T
