เครื่องบดแบบลูกบอลกวนความจุขนาดใหญ่สแตนเลส Lab 304 พร้อมปั๊มแยกลม
หลักการของเครื่องบดแบบลูกบอลกวนถูก ขับเคลื่อนโดยแกนหมุนเพื่อหมุนเครื่องกวนด้วยความเร็วสูง ทำให้ตัวกลางในการบดใน ถัง กวน เคลื่อนที่ไม่สม่ำเสมอ การเคลื่อนไหวที่ไม่เป็นระเบียบนี้ทำให้เกิดการชน การอัด การเสียดสี และการเฉือนของตัวกลางในการบด ทำให้วัสดุถูกบดและบดละเอียด เครื่องจักรทั้งหมดประกอบด้วย ถัง กวน อุปกรณ์กวน โครงและระบบควบคุมไฟฟ้า และอุปกรณ์การวางอื่นๆ เป็นหลัก (เช่น อุปกรณ์หมุนเวียนปั๊ม วัสดุอุปกรณ์แจ็คเก็ตระบายความร้อนด้วยน้ำ อุปกรณ์ควบคุมอุณหภูมิความร้อน ฯลฯ) องค์ประกอบที่เหมาะอย่างยิ่งสำหรับการทดสอบขนาดเล็ก การทดสอบนำร่อง การบดแบบเปียกปริมาณมาก ประสิทธิภาพการบดสูง ขนาดอนุภาคการบดเล็ก การบดแบบแห้งเหมาะสำหรับลักษณะเฉพาะบางประการของวัสดุ เช่น วัสดุต้องมีการไหลในระดับหนึ่ง ไม่ชุบง่าย ผนังด้านล่างเหนียว สามารถบรรลุข้อกำหนดพารามิเตอร์กระบวนการที่หลากหลายได้ดี
ก. การใช้เครื่องบดแบบลูกบอลกวน
อุปกรณ์ที่เรียบง่าย ขนาดเล็ก การใช้พลังงานต่ำ ราคาต่ำ และข้อดีอื่น ๆ ถือเป็นตัวเลือกแรกสำหรับโรงเรียนและหน่วยงานวิจัยทางวิทยาศาสตร์ในการทำอุปกรณ์การทดลองแบบเป็นชุดเล็ก ใช้กันอย่างแพร่หลายในเซอร์โคเนียมซิลิเกต เซอร์โคเนีย วัสดุอิเล็กทรอนิกส์ วัสดุแม่เหล็ก สารเคลือบ และสาขาการผลิตผงละเอียดพิเศษอื่น ๆ
ข. พารามิเตอร์ทางเทคนิค
หมายเลขรุ่น | เอ็มบีเอ็ม-15 0 ลิตร |
ปริมาตรถังบอลมิลล์ (มิลลิลิตร) | 15 0 ลิตร*1 |
โครงสร้างถังบดลูกเหล็ก | 1. โครงสร้างถังเครื่องบดลูกเหล็ก: กระบอกสูบเป็นโครงสร้างทรงกระบอกตรง ทำจากสแตนเลส 304 และกระบอกสูบบุด้วยอิฐอะลูมินาพร้อมช่องใส่การ์ด (ความหนา 20 มม.) 2. แผ่นด้านล่างของกระบอกสูบเปิดด้วยพอร์ตบด (ทั้งพอร์ตระบายและพอร์ตหมุนเวียนวัสดุของปั๊ม) และพอร์ตบดติดตั้งด้วยตะแกรง PTFE ที่มีระยะห่าง 2 มม. 3. ฝาครอบแบ่งออกเป็นสองส่วน ทำจากสแตนเลส 304 ส่วนล่างของฝาครอบบุด้วยสแตนเลสเคลือบโพลียูรีเทน พร้อมช่องป้อนและจุกยางแบบเคลื่อนย้ายได้ |
คน | แท่งกวนสแตนเลส 304, เซอร์โคเนียแบบแยกสาขา, แกนปั่นแบบ PTFE |
ความเร็วในการกวน | 40-145รอบ/นาที |
ขนาดฟีด | ≤10มม. |
ขนาดการระบาย | ขั้นต่ำถึงน้อยกว่า 1μm (ขึ้นอยู่กับวัสดุและขนาดอนุภาคที่ระบายออกในกระบวนการที่แตกต่างกัน) |
ปริมาณการชาร์จ | ประมาณ 50 ลิตร |
โหมดควบคุมความเร็ว | การควบคุมความเร็วความถี่แปรผัน |
โหมดการส่งข้อมูล | ระบบขับเคลื่อนด้วยสายพาน |
วิธีการระบายออก | ใส่ตะแกรง PTFE ระยะห่าง 2 มม. ลงไปที่ด้านล่างของ ถังให้เรียบเสมอกับพื้นผิวโพลียูรีเทนที่ด้านในซับในถัง ด้านล่างของตะแกรงติดตั้งด้วยวัสดุที่นั่งคงที่สแตนเลส 304 แบบบานออก พื้นผิวด้านในของที่นั่งคงที่สามารถพ่นด้วยโพลียูรีเทนแยกเพื่อป้องกัน การสัมผัสระหว่าง วัสดุ และโลหะเป็นเวลานาน ที่นั่งคงที่ติดตั้งด้วยวาล์วลูกบอล PP ขนาด 1.5 นิ้ว และท่อปั๊มไดอะแฟรมเชื่อมต่อกับเครื่องบดลูกบอลหมุนเวียน และปั๊มหมุนเวียนจะถูกสูบออกโดยตรง |
ปั๊มแยกลม | รุ่น QBY3-25FF (ไดอะแฟรมเพอร์ฟลูออโร + เทฟลอน) อัตราการไหล 57 ลิตร/นาที แรงดัน 70 ม. ท่อหมุนเวียนและวาล์วทำจากวัสดุ PPH |
แรงดันไฟฟ้าในการทำงาน | สามเฟส 380V, 50HZ |
กำลังมอเตอร์โฮสต์และกำลังแปลงความถี่ | 7.5KW (มอเตอร์ยี่ห้อ Dedong, อินเวอร์เตอร์ยี่ห้อ Delixi) |
ค. คุณลักษณะของผลิตภัณฑ์
ก. อุปกรณ์มีโครงสร้างเรียบง่าย เสียงรบกวนต่ำ จัดการได้สะดวก และไม่กินพื้นที่สภาพแวดล้อมการทำงาน
ข. เมื่อเปรียบเทียบกับหลักการของเครื่องบดแบบลูกบอลอื่นๆ เนื่องจากส่วนโค้งของรางบดใน ถัง ผสมที่แตกต่างกัน ความเร็วในการกวนที่สูงกว่า การใช้พลังงานที่น้อยลง และประสิทธิภาพการบดที่สูงที่สุด
c. การกระจายความโค้งของความละเอียดของวัสดุสามารถควบคุมได้โดยการปรับอัตราส่วนลูกบอล ความเร็ว เวลาในการกัด และกระบวนการอื่นๆ ที่เกี่ยวข้องให้เหมาะสม และการทำงานยังมีความยืดหยุ่นและใช้งานได้จริงมาก
ง. ตามความต้องการของคุณลักษณะของวัสดุ สามารถเลือกอุปกรณ์ควบคุมอุณหภูมิความร้อนที่กำหนดเองเพื่อควบคุมช่วงความร้อนของวัสดุ อุปกรณ์แจ็คเก็ตระบายความร้อนด้วยน้ำเพื่อควบคุมอุณหภูมิของวัสดุ และอุปกรณ์หมุนเวียนปั๊มวัสดุเพื่อควบคุมระดับวัสดุที่ละเอียดกว่าของเครื่องบดลูกบอล
e. ผ่านการควบคุมไฟฟ้าเพื่อให้ได้เวลารวม เวลาหยุดทำงานเป็นช่วง หรือรอบการควบคุมความเร็วอย่างต่อเนื่อง เพื่อให้บรรลุข้อกำหนดกระบวนการต่างๆ ของวัสดุ
f. อุปกรณ์สามารถปรับแต่งวัสดุในกระบวนการบดลูกบอลใน ถัง ผสม การควบคุมการสูบน้ำ การป้องกันก๊าซเฉื่อย เพื่อป้องกันไม่ให้วัสดุเกิดการออกซิไดซ์ และแม้แต่วัสดุไวไฟและระเบิดได้ เรายังสามารถปรับแต่งอุปกรณ์ป้องกันการระเบิดให้กับคุณได้
g. ตามความต้องการของคุณลักษณะของวัสดุ ผนังด้านในของ ถัง ผสม จะบุด้วยวัสดุที่ไม่ใช่โลหะ (เซรามิกคอรันดัม เซอร์โคเนีย ไนลอน PTFE โพลียูรีเทน ฯลฯ) และแท่งผสมจะติดตั้งด้วยวัสดุที่แตกต่างกันเพื่อลดโอกาสของการปนเปื้อนของวัสดุและปรับปรุงความบริสุทธิ์ของวัสดุ

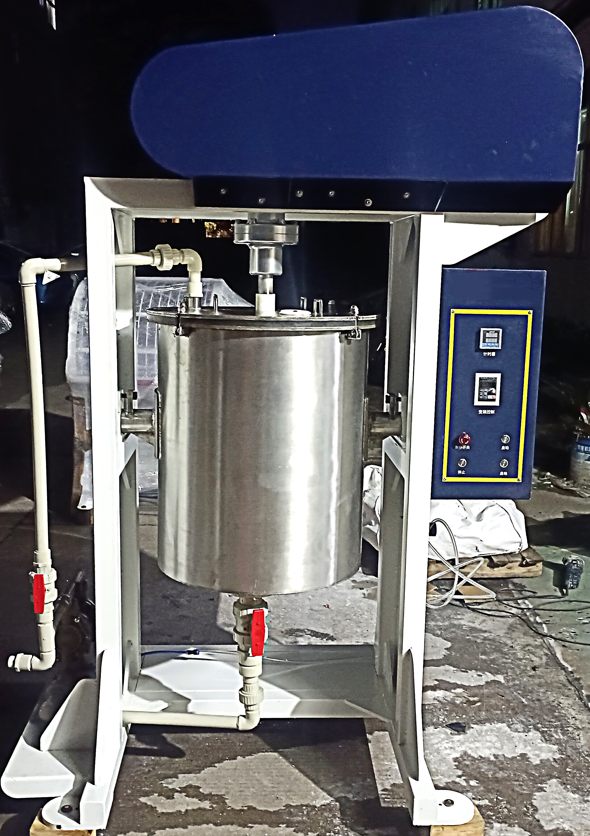

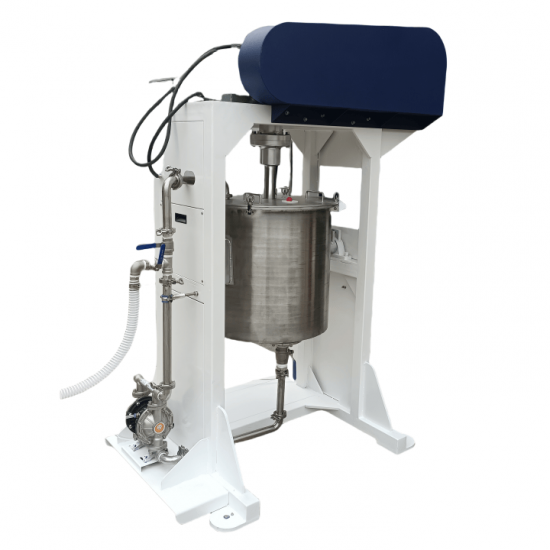

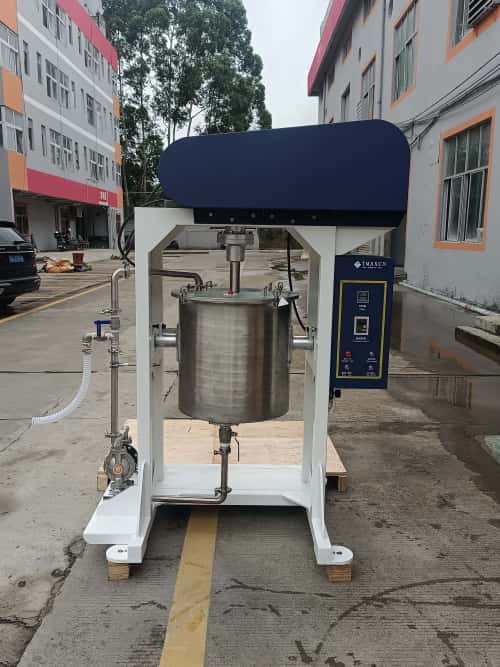

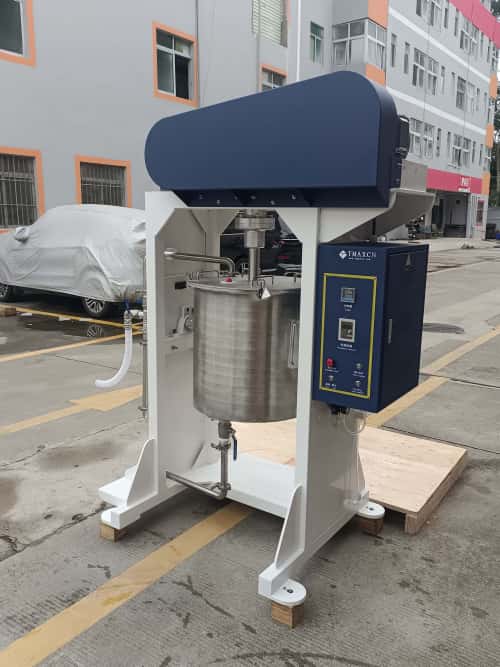

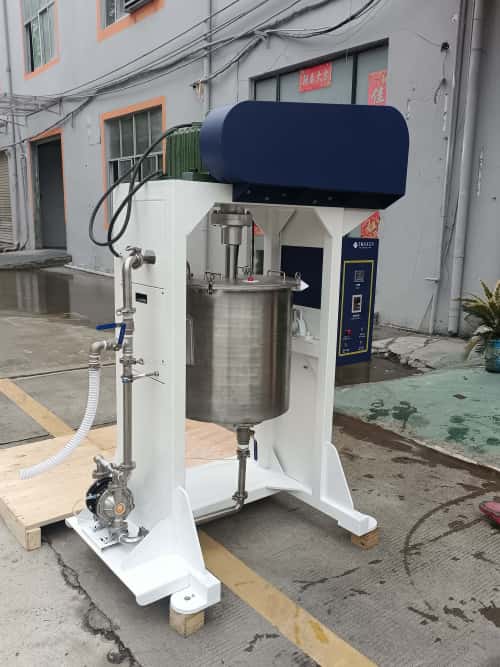

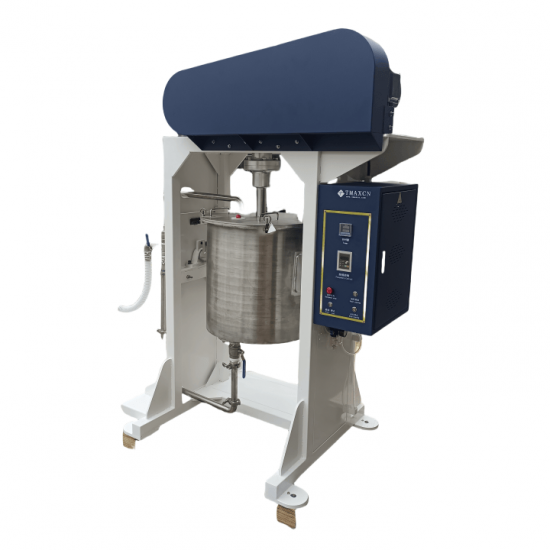

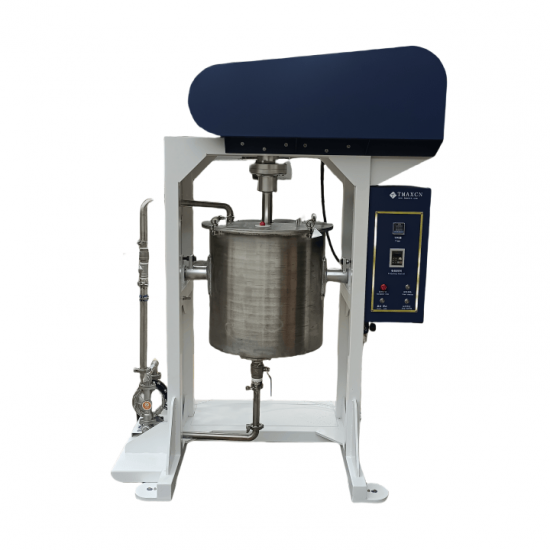

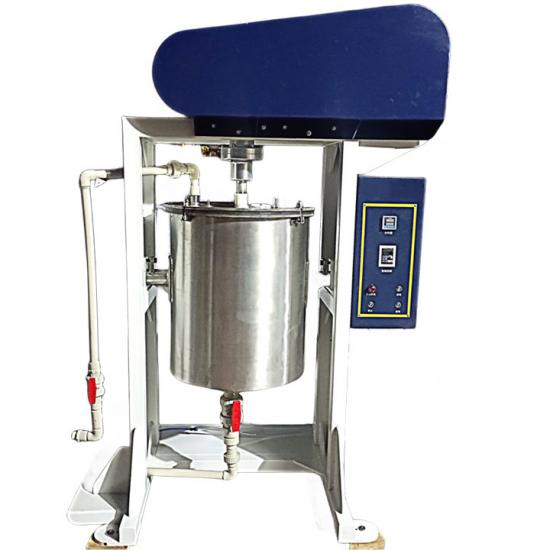

D. ภาพอ้างอิงที่เกี่ยวข้องกับผลิตภัณฑ์เครื่องบดลูกเหล็กแบบกวน
1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก
2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด
3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
