เครื่องอัดเม็ดยาผงอัตโนมัติแบบตั้งโปรแกรมได้ Lab 10T 20T 30T 40T เครื่องอัดไฮดรอลิก

เรียนลูกค้าทุกท่าน:

ยินดีต้อนรับสู่  เครื่องอัดยาเม็ดอัตโนมัติซีรีส์ ZYP-T  ของเรา โปรดอ่านคู่มือการใช้งานอย่างละเอียดก่อนใช้งานและปฏิบัติตามขั้นตอนการใช้งานอย่างเคร่งครัด โปรดอย่าใช้งานเครื่องโดยขาดความระมัดระวัง เพื่อป้องกันความเสียหายต่อตัวบุคคลหรือทรัพย์สิน

คำเตือน!!!

โปรดใส่ใจกับช่วงแรงดันของเครื่องและขีดจำกัดสูงสุดของแรงดันแม่พิมพ์ ระวังอย่าใช้แรงดันเกินเพื่อป้องกันอันตราย ระหว่างการใช้งานเครื่อง ควรตรวจสอบและบำรุงรักษาเครื่องเป็นระยะ หากพบสิ่งผิดปกติ โปรดติดต่อวิศวกรหลังการขายของเราโดยเร็วที่สุด

1. การแนะนำเครื่องจักร:

เครื่องอัดผง (หรือที่รู้จักกันในชื่อเครื่องอัดไฮดรอลิกขนาดเล็ก) ขับเคลื่อนด้วยระบบไฮดรอลิก ส่วนใหญ่ใช้ในการผลิตตัวอย่างผงขนาดเล็กในห้องปฏิบัติการ เครื่องอัดผงต้องใช้ร่วมกับแม่พิมพ์ และนิยมใช้กันอย่างแพร่หลายในสาขาการวิจัยและพัฒนาวัสดุใหม่ เช่น การวิเคราะห์ฟลูออเรสเซนซ์เอกซ์ การวิเคราะห์แคลเซียม-เหล็ก การนำไฟฟ้ายิ่งยวด วัสดุก่อสร้าง เซรามิก ซีเมนต์ และสาขาอื่นๆ

เครื่องมือนี้เป็นเครื่องอัดยาเม็ดอัตโนมัติรุ่นที่สามที่บริษัทของเราพัฒนาขึ้น โดยผสานรวมเครื่องอัดยาเม็ดที่มีอยู่เดิมเข้าด้วยกัน โดยอาศัยคำแนะนำและการสนับสนุนจากอาจารย์มหาวิทยาลัย การอัพเกรดครั้งนี้มีการปรับปรุงและเพิ่มประสิทธิภาพหลายประการ เพื่อให้สามารถควบคุมแรงดันได้อย่างแม่นยำ และตอบสนองความต้องการของลูกค้าที่ต้องการแรงดันหลายระดับ นอกจากนี้ยังมีการเพิ่มระบบความปลอดภัยหลายระดับ ซึ่งเหมาะสำหรับการใช้งานในห้องปฏิบัติการระดับสูง

2.พารามิเตอร์ทางเทคนิคหลัก：

หมายเหตุ: ด้านบนเป็นแท่นอัดเม็ดมาตรฐานของเรา ซึ่งสามารถปรับแต่งหรือปรับปรุงได้ตามความต้องการของลูกค้า

3.คู่มือการใช้งาน：

1)ขั้นตอนการตั้งค่า:

เสียบปลั๊ก เปิดสวิตช์ อุปกรณ์จะเข้าสู่ขั้นตอนเปิดเครื่อง หน้าจอจะสว่างขึ้นโดยอัตโนมัติ เข้าสู่อินเทอร์เฟซหลัก กดปุ่ม [การตั้งค่า] บนหน้าจอ และเข้าสู่  หน้า การตั้งค่าความดัน :

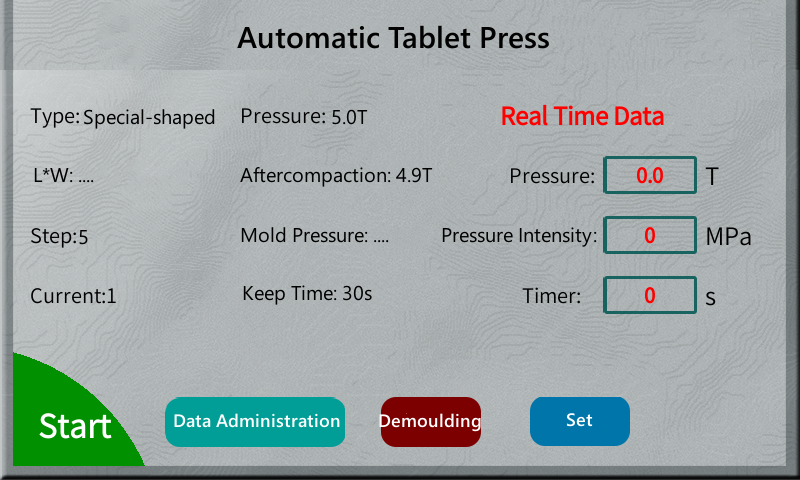

 ตามที่แสดงด้านบน ภาพที่ 1 (อินเทอร์เฟซหลัก)

การตั้งค่าความดันและการตั้งค่าอื่น ๆ:

>ระดับแรงดัน : 1-5 ระดับ สามารถตั้งค่าได้ตามต้องการ

> ประเภทแม่พิมพ์ :  ทรงกระบอก, สี่เหลี่ยม, รูปทรงพิเศษ (ตัวเลือก) เมื่อเลือก  ทรงกระบอกคุณต้องระบุเส้นผ่านศูนย์กลางของแม่พิมพ์ให้ถูกต้อง เมื่อเลือกรูปทรงสี่เหลี่ยม คุณต้องระบุขนาดความยาวและความกว้างของแม่พิมพ์ให้ถูกต้อง เมื่อแม่พิมพ์ไม่ใช่  ทรงกระบอก  หรือรูปทรงสี่เหลี่ยมมาตรฐาน คุณสามารถเลือกแม่พิมพ์ที่มีรูปทรงพิเศษได้เท่านั้น ไม่จำเป็นต้องระบุขนาดแม่พิมพ์ และไม่สามารถคำนวณแรงดันของแม่พิมพ์ได้โดยอัตโนมัติ

> การตั้งค่าแรงดัน : เมื่อเลือกระดับแรงดันเป็น "1" จะสามารถตั้งค่าแรงดันได้เพียง 1 ระดับเท่านั้น และตั้งค่าแรงดันไปเรื่อยๆ เลือกระดับแรงดันได้หลายระดับ และสามารถตั้งค่าแรงดันได้เพียงไม่กี่ระดับเท่านั้น ค่าแรงดันจะเพิ่มขึ้น และระดับแรงดันถัดไปต้องไม่ต่ำกว่าค่าแรงดันก่อนหน้า แต่ค่าแรงดันสูงสุดต้องไม่เกินค่าแรงดันของแท่นกดเม็ดยา แต่ละระดับสามารถตั้งค่าชดเชยแรงดันและเวลาการกดได้อย่างอิสระ หากไม่ต้องการใช้แรงดันหลายระดับ ขอแนะนำให้ตั้งค่าระดับแรงดันเป็น "1" เมื่อถึงค่าแรงดันที่ต้องการจะเข้าสู่ระดับแรงดันการกด "ดูรายละเอียดเพิ่มเติมในการตั้งค่าเวลาการกด"

> การตั้งค่าการชดเชยแรงดัน : เมื่อแรงดันแบบเรียลไทม์ถึงค่าแรงดันที่คุณตั้งไว้ (5.0 ตัน ตามภาพด้านล่าง) จะเข้าสู่ขั้นตอนการรักษาแรงดัน เมื่อแรงดันลดลงถึงค่าแรงดัน (4.9 ตัน ตามภาพด้านล่าง) ในระหว่างขั้นตอนการรักษาแรงดัน (เวลาในการรักษาแรงดันคือ 30 วินาที ตามภาพด้านล่าง) มอเตอร์จะเริ่มค่าชดเชยแรงดันโดยอัตโนมัติและตั้งค่าแรงดันเป็น 5.0 ตัน และดำเนินการขั้นตอนการรักษาแรงดันที่เหลือต่อไป

> ระยะเวลาการกด : ไม่สามารถตั้งค่าจำกัดเวลา (N วินาที) ได้ตามต้องการ เมื่อไม่จำเป็นต้องกดค้างไว้นานเกินไป ขอแนะนำให้ตั้งเวลาให้สั้นลงเพื่อปล่อยแรงดันได้เร็วขึ้นและเก็บตัวอย่างได้เร็วขึ้น

>แรงดันแม่พิมพ์ : ระบบจะคำนวณแรงดันของแม่พิมพ์โดยอัตโนมัติตามค่าแรงดันที่ตั้งไว้ ประเภทแม่พิมพ์ และขนาดแม่พิมพ์ ข้อควรระวัง: สำหรับแม่พิมพ์ขนาดเล็ก ควรให้ความสำคัญกับขีดจำกัดสูงสุดของแรงดันแม่พิมพ์เป็นพิเศษ อย่าตั้งค่าแรงดันโดยพลการเพื่อหลีกเลี่ยงความเสียหายจากแม่พิมพ์

> การตั้งค่าอื่นๆ : ตั้งเวลาระบบและ  แรงดัน ในการถอดแม่พิมพ์  ควรให้ความสนใจเป็นพิเศษกับแม่พิมพ์ขนาดเล็ก และ  แรงดัน ในการถอดแม่พิมพ์  ไม่ควรสูงเกินไป หากไม่สามารถถอดแม่พิมพ์ขนาดใหญ่ได้  สามารถเพิ่ม แรงดัน ใน  การถอดแม่พิมพ์  ได้ตามความเหมาะสม แต่ต้องใส่ใจกับการเปลี่ยนแปลงข้อกำหนดของแม่พิมพ์ และอย่าตั้งค่าโดยง่าย

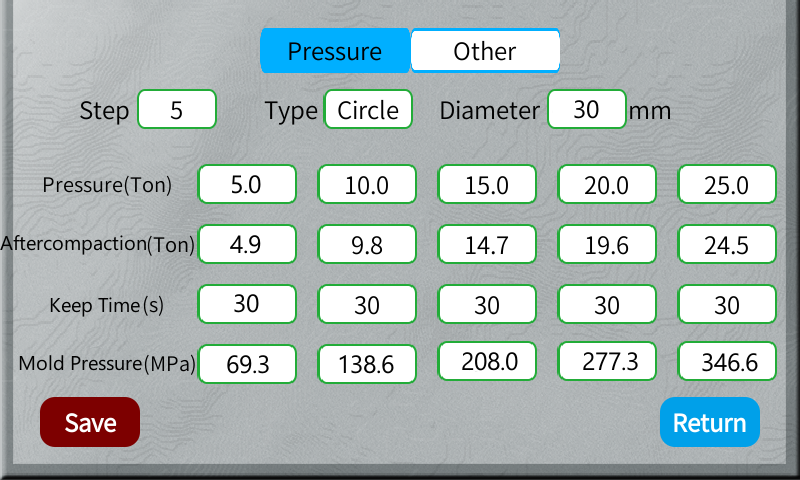

ตามที่แสดงในภาพที่ 2 ด้านบน (อินเทอร์เฟซการตั้งค่าแรงดัน)

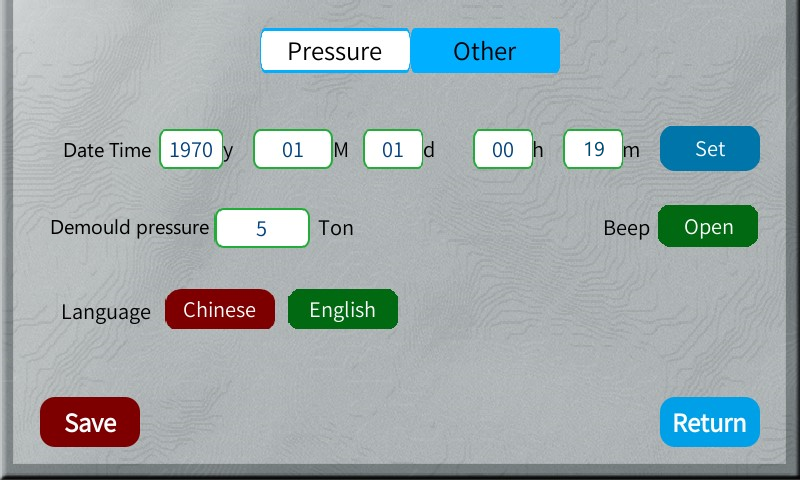

ตามที่แสดงด้านบนภาพที่ 3 (อินเทอร์เฟซการตั้งค่าอื่น ๆ )

>บันทึกและกลับ : เมื่อตั้งค่าข้อมูลทั้งหมดเสร็จสิ้นแล้ว ให้คลิก  ปุ่ม " บันทึก"  เพื่อเข้าสู่อินเทอร์เฟซหลักและเริ่มโปรแกรมการตั้งค่า เมื่อคุณไม่จำเป็นต้องเปลี่ยนแปลงข้อมูล คุณสามารถคลิก  ปุ่ม " กลับ"  ได้โดยตรง เพื่อกลับไปยังหน้าหลัก

2) เริ่ม  การเติมแรง ดัน:

หลังจากตั้งค่าแรงดันแล้ว คุณสามารถคลิก  ปุ่ม " เริ่ม"  บนอินเทอร์เฟซหลักเพื่อเริ่มการสร้างแรงดัน (โปรดตรวจสอบให้แน่ใจว่าวางแม่พิมพ์อย่างถูกต้องก่อนการสร้างแรงดัน สำหรับรายละเอียดเพิ่มเติม โปรดดูขั้นตอนการเตรียมแม่พิมพ์ "3" ในหน้าถัดไป) โปรดใส่ใจกับข้อมูลแรงดันแบบเรียลไทม์บนอินเทอร์เฟซหลักและสภาวะจริงของแม่พิมพ์เพื่อปรับสถานะเครื่องให้ทันเวลา ในกรณีฉุกเฉิน คุณสามารถคลิก  ปุ่ม " หยุด"  บนหน้าจอเพื่อหยุดการสร้างแรงดัน หรือกด  ปุ่ม " สวิตช์หยุดฉุกเฉิน"  ที่ด้านบนของเครื่องโดยตรงเพื่อหยุดเครื่องฉุกเฉิน

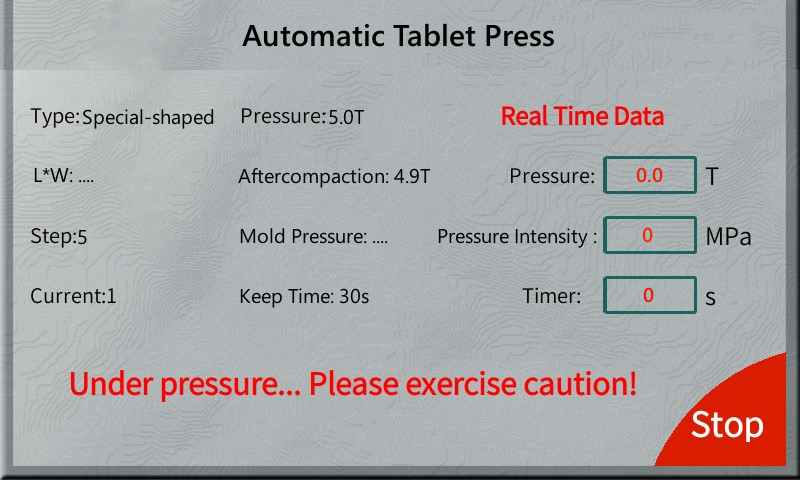

ดังแสดงในภาพที่ 4 (เริ่มขั้นตอนการอัดแรงดัน)

3)  การจัดการ ข้อมูล ：

ข้อมูลเริ่มต้นที่ถูกกดดันแต่ละครั้งจะถูกบันทึกโดยอัตโนมัติง่ายต่อการเปรียบเทียบและตรวจสอบ ลบหรือล้างข้อมูล และสามารถส่งออกผ่านดิสก์ U ได้

4.  คู่มือการใช้งานแม่พิมพ์

แม่พิมพ์มีหลายประเภทที่เปลี่ยนแปลงอยู่ตลอดเวลา ไม่ว่าจะเป็นการประกอบแม่พิมพ์ การบรรจุผง การสร้างตัวอย่าง วิธีการถอดแม่พิมพ์ ล้วนแตกต่างกัน สถานการณ์เฉพาะต่างๆ จำเป็นต้องรวมเข้ากับการวิเคราะห์เฉพาะของแม่พิมพ์เอง ในห้องปฏิบัติการ โดยทั่วไปแล้ว "แม่พิมพ์ทรงกระบอกธรรมดา (Ф10มม.)" จะใช้เป็นตัวอย่างในการสาธิตดังต่อไปนี้:

อ้างอิงแม่พิมพ์ทั่วไปในห้องปฏิบัติการ:

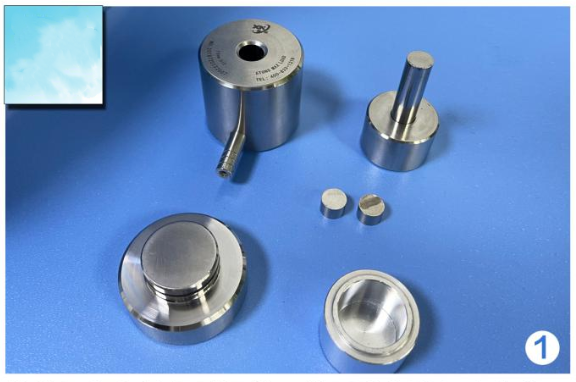

การประกอบแม่พิมพ์

จัดเรียงชิ้นส่วนแม่พิมพ์อย่างเป็นระเบียบ ฝังช่องแม่พิมพ์ไว้ในฐาน และวางปะเก็นเพื่อเริ่มเติมผง

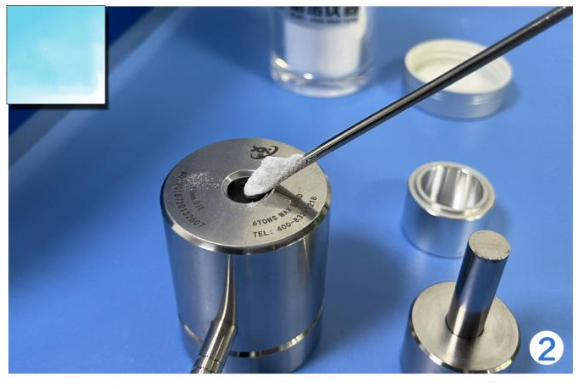

การเติมแม่พิมพ์

หลังจากเติมผงแล้ว ให้ใส่แท่งแรงดันและหมุนแรงดันเบาๆ ตรวจสอบให้แน่ใจว่าแท่งแรงดันมีเสถียรภาพ จากนั้นจึงใส่เข้าไปตรงกลางแท่นกดเม็ดยา

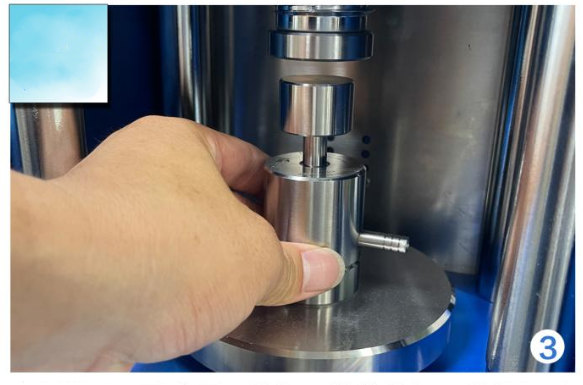

ใส่ในแท่นกดเม็ดยา

ตรวจสอบให้แน่ใจว่าแม่พิมพ์ถูกวางบนแท่นกดเม็ดยาอย่างถูกต้อง หมุนสกรูลีด และปิดประตูป้องกันโดยสัมผัสแกนแท่นกดแม่พิมพ์เบาๆ ด้วยหัวแท่งลวด

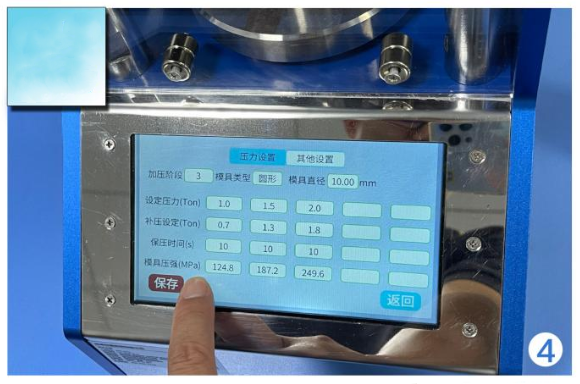

ตั้งค่าแรงดัน

ตามข้อกำหนดของการทดลองและข้อกำหนดของแม่พิมพ์ โปรดตั้งค่าแรงดันเริ่มต้น เวลาในการคงแรงดัน ฯลฯ โปรดระวังอย่าให้แรงดันมากเกินไป

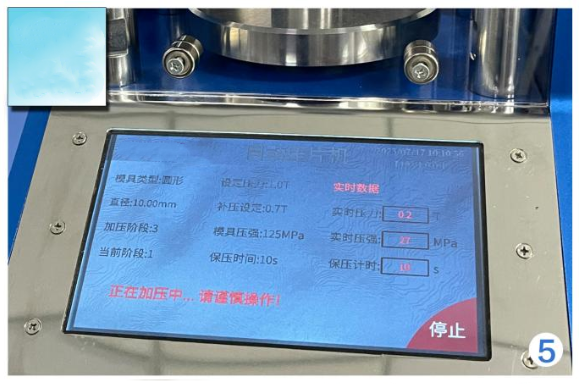

แรงดันเริ่มต้น

หลังจากตั้งค่าแล้ว ให้คลิกปุ่มเริ่มแรงดัน เริ่มแรงดัน ในกรณีฉุกเฉิน คุณสามารถกดสวิตช์หยุดฉุกเฉินได้

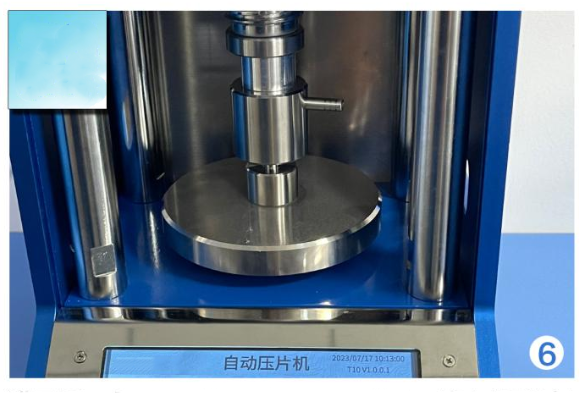

การถอดแบบ

หลังจากคลายแรงดันแล้ว ให้ถอดแม่พิมพ์ออก พลิกฐาน ใส่ปลอกปลดฟิล์ม ใส่กลับเข้าไปในแท่นกดเม็ดยา แล้วเริ่มปลดแม่พิมพ์

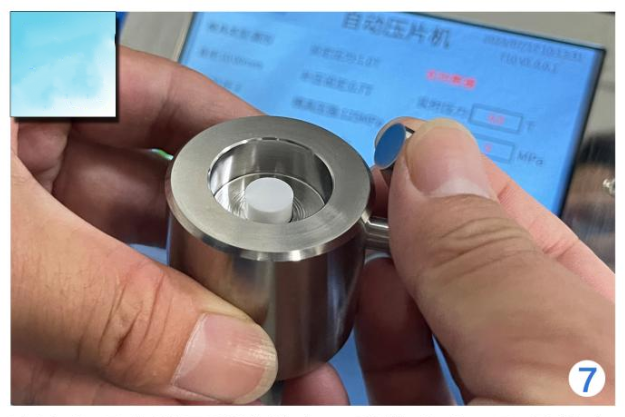

นำตัวอย่างออกมา

โปรดใส่ใจกับ  สถานะการ ถอดแม่พิมพ์  ความสำเร็จใน การถอดแม่พิมพ์ หยุดแรงกดทันที นำแม่พิมพ์ออก นำตัวอย่างออก

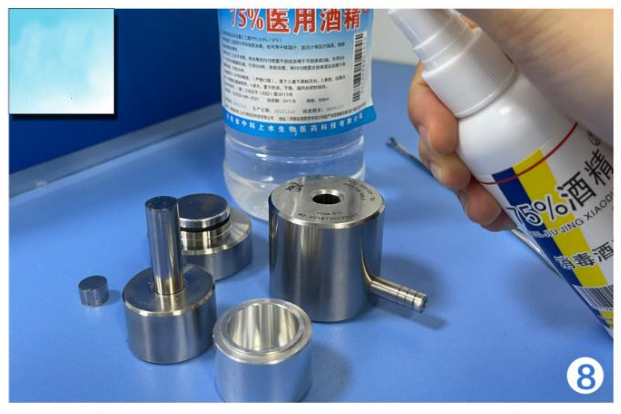

การบำรุงรักษาแม่พิมพ์

ทุกครั้งที่ใช้แม่พิมพ์ อย่าลืมเช็ดพื้นผิวด้วยแอลกอฮอล์และขจัดคราบสิ่งสกปรกออก และปล่อยให้แห้ง

5. การบำรุงรักษาและ  ข้อ ควรระวัง ：

1. หลังจากการทดสอบแต่ละครั้ง ให้ทำความสะอาดคราบตกค้างบนพื้นผิวของเครื่องตามเวลาที่กำหนด โดยเฉพาะผงที่กระจัดกระจาย คราบน้ำ คราบน้ำมัน ฯลฯ ใกล้กระบอกสูบน้ำมัน หน้าจอ และวงจร และให้ความสำคัญกับสิ่งสกปรกของวัสดุที่นำไฟฟ้าหรือกัดกร่อนมากขึ้น และทำความสะอาดและบำรุงรักษาตามเวลาที่กำหนด

2. หมั่นตรวจสอบสลักเกลียวของเครื่องเป็นระยะๆ ว่าแน่นดีหรือไม่ หากพบปัญหา ให้ขันให้แน่นโดยเร็วที่สุด

3. เมื่อไม่ได้ใช้งานเครื่องเป็นเวลานาน ขอแนะนำให้ตัดกระแสไฟและติดฟิล์มบาง ๆ ลงบนพื้นผิวหน้าจอสัมผัส
