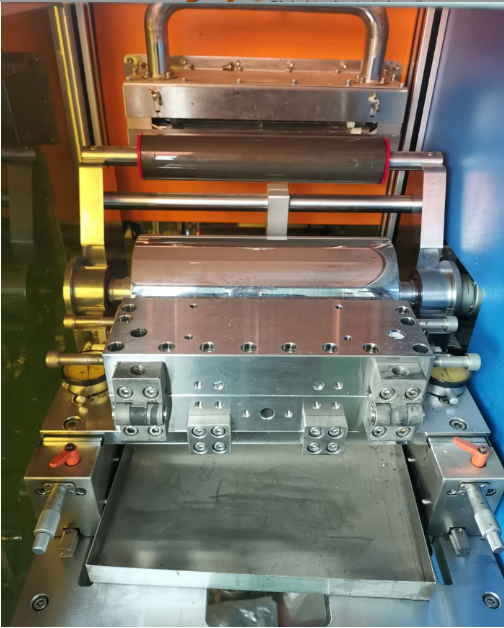

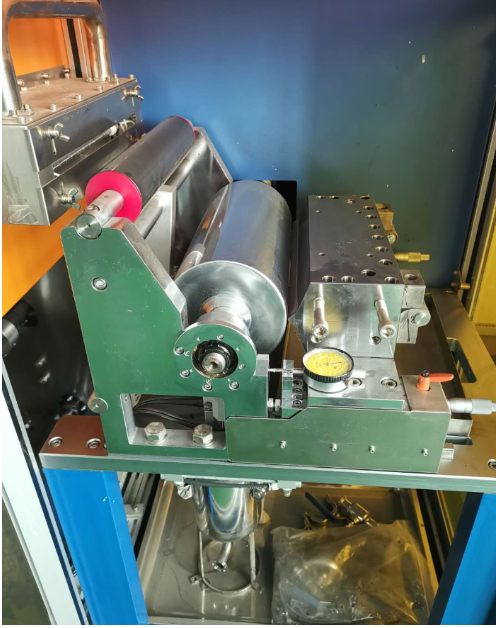

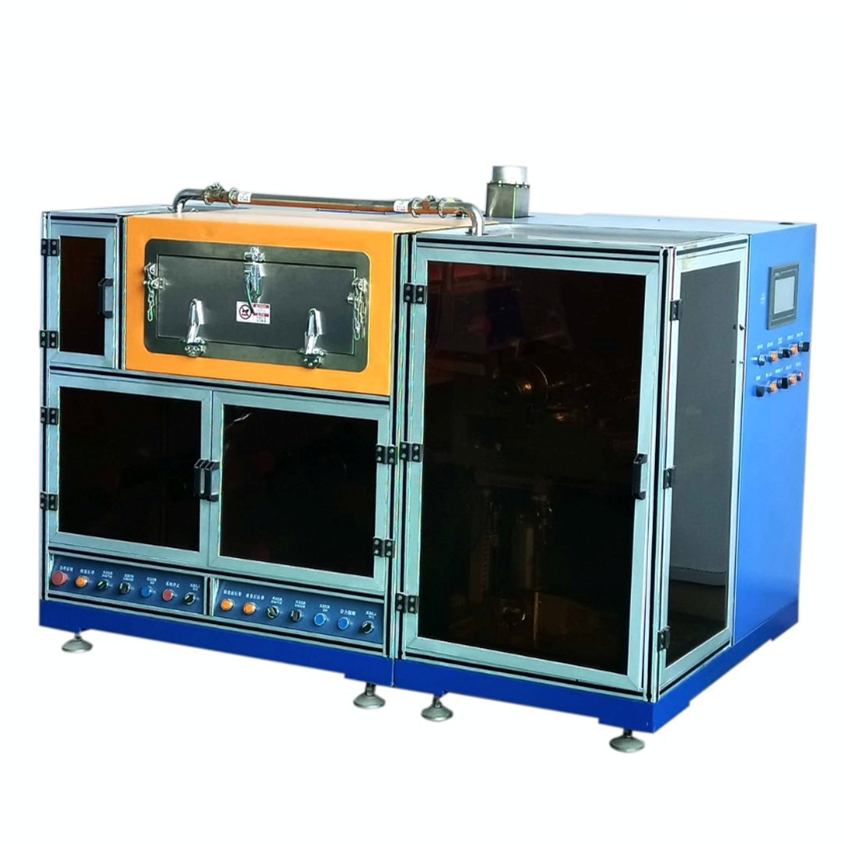

เครื่องเคลือบอิเล็กโทรดแบบช่องรีดสำหรับการผลิตแบตเตอรี่สำหรับการเคลือบแบบต่อเนื่องและแบบเป็นระยะ

คุณสมบัติ:

* สามารถเคลือบผิวได้อย่างต่อเนื่อง เป็นระยะๆ และมีรูปร่างอื่นๆ

*วิธีการเคลือบแบบรีดเป็นช่อง ความแม่นยำของการเคลือบสูงและความสม่ำเสมอของการเคลือบที่ดี

* การควบคุมความตึงของวัสดุ, สายพานมั่นคง, การกำหนดค่าอุปกรณ์แก้ไข

* เตาอบลมร้อน ระบายอากาศทั้ง 2 ด้านบนและด้านล่าง ให้ผลการอบแห้งที่ดี

*ควบคุมด้วย PLC, การทำงานแบบหน้าจอสัมผัส, ใช้งานง่าย

ขนาดและน้ำหนักของอุปกรณ์เคลือบ: ขนาด L1800*W1050*H1300mm

น้ำหนัก: ประมาณ 600 กก. ขายึดล้อเลื่อน

ข้อกำหนดสภาพแวดล้อมการติดตั้ง

1) อุณหภูมิโดยรอบของหัวเครื่องอยู่ที่ 25~30°C และอุณหภูมิที่เหลืออยู่ที่ 10~40°C

2) ความชื้นสัมพัทธ์ของหัวเครื่องคือ RH ≤ 35%, ขั้วลบ RH ≤ 98% และส่วนที่เหลือ ≤ 98%

สิ่งอำนวยความสะดวกสนับสนุน

1) แหล่งจ่ายไฟ: 3PH 380V, 50HZ, ช่วงความผันผวนของแรงดันไฟฟ้า: +8%~–8%; แหล่งจ่ายไฟกำลังไฟรวม 10KW

2) อากาศอัด: หลังจากการอบแห้ง การกรอง และการควบคุมแรงดันไฟฟ้า: แรงดันทางออกมากกว่า 5.0 กก./ซม.2

เรายังจะจัดหา  เครื่องเคลือบแม่พิมพ์แบบสล็อต พรีเมียม  ให้กับคุณ!

การทำงาน:

เลขที่	รายการ	พารามิเตอร์ทางเทคนิค	หมายเหตุ
1.	เหมาะสำหรับระบบ	ไตรภาค ลิเธียมเหล็กฟอสเฟต ลิเธียมโคบอลต์กรด ลิเธียมแมงกานีสกรด กราไฟต์ ซิลิกอนคาร์บอน และระบบอื่น ๆ ของกระบวนการเคลือบแผ่นบวกและลบของแบตเตอรี่
2.	วิธีการเคลือบ	การเคลือบแบบต่อเนื่อง การเคลือบแบบเป็นระยะ	วิธีการเคลือบแบบรีดแผ่น
3.	หมายเลขส่วนเตาอบ	เตาอบ 1 ส่วน 0.8 เมตร
4.	ความเร็วในการเคลือบ	0 ~ 0.5 ม./นาที	ขึ้นอยู่กับสภาพการอบแห้ง
5.	ความหนาของพื้นผิวปฏิบัติการ	แผ่นอลูมิเนียมฟอยล์ (Al) : 8 ~ 30um แผ่นทองแดง (Cu) : 6 ~ 30um
6.	การออกแบบความกว้างของพื้นผิวม้วน	300 มม.
7.	มั่นใจได้ถึงความกว้างของการเคลือบ	น้อยกว่า 240 มม.
8.	โฮมโรล	Φ150มม.
9.	การเคลือบแบบแม่นยำ	±1.5 ไมโครเมตร
10.	เหมาะสำหรับความหนืดของแป้ง	2000~12000 (มิลลิปาสกาล)
11.	ช่วงความหนาของการเคลือบแห้งด้านเดียว	10-250ไมโครเมตร
12.	คุณสมบัติของตัวทำละลาย	ตัวทำละลายน้ำมัน NMP (sg = 1.033, p. = 204 ℃)
		ตัวทำละลายในน้ำ H2O/NMP (sg = 1.000, p. = 100 ℃)
13.	เหมาะสำหรับช่วงเนื้อหาที่เป็นของแข็ง	20~85%
14.	ความแม่นยำของมิติการเคลือบ (มม.)	L≤±1,W≤±0.4	L:ทิศทางความยาว W:ทิศทางความกว้าง
15.	ความแม่นยำในการจัดตำแหน่งด้านหน้าและด้านหลัง (มม.)	L≤±1,W≤±0.4





อุโมงค์อบแห้ง

เลขที่	รายการ	พารามิเตอร์ทางเทคนิค	หมายเหตุ
1.	โครงสร้างเตาอบ	ระบบทำความร้อนอิสระสองชั้น จัดเรียงขึ้นและลง
2.	ความยาวเตาอบ	0.8 เมตร/ส่วน
3.	พื้นผิว	สแตนเลส SUS304
4.	การควบคุมอุณหภูมิ	แบ่งออกเป็นการควบคุมอุณหภูมิการทำงานปกติ การควบคุมการป้องกันสัญญาณเตือนการตรวจสอบอุณหภูมิสูงเกินไป และการตัดแหล่งจ่ายไฟความร้อนหลัก แต่ละส่วนได้รับการควบคุมอย่างอิสระอย่างสมบูรณ์
5.	โหมดทำความร้อน	โครงสร้างทำความร้อนไฟฟ้า หมุนเวียนอากาศร้อน
6.	กำลังความร้อนของเตาอบแบบส่วนเดียว	6 กิโลวัตต์
7.	อุณหภูมิในเตาอบ	ออกแบบให้อุณหภูมิภายในเตาอบสูงสุด 150 ℃ ส่วนเดียวบวกหรือลบ 2.5 ℃ หรือต่ำกว่า
8.	ทางลมพัด	พัดลมระบายอากาศด้านบนและด้านล่าง ห้องอากาศด้านบนและด้านล่างใช้ตัวทำความร้อนร่วมกัน
9.	โครงสร้างของลม	ช่องหัวฉีดลมใช้ช่องแม่พิมพ์พิเศษ
10.	การควบคุมกังหันลม	การควบคุมคอนแทคเตอร์
11.	การควบคุมความร้อน	รีเลย์โซลิดสเตต
12.	วัสดุพัด	สแตนเลส SUS304
13.	ระบบการกู้คืนตัวทำละลาย	ไม่จำเป็น



กลไกการไขลาน: ฟังก์ชันจะเหมือนกับการไขลาน ดังนี้:

เลขที่.	รายการ	พารามิเตอร์ทางเทคนิค	หมายเหตุ
1.	การแก้ไขการเดินขบวน	ติดตั้งเต้ารับ
2.	ความเครียด	การควบคุมความตึงคงที่อัตโนมัติ
3.	โครงสร้างการติดตั้ง	โครงเหล็กจะต้องติดตั้งให้แน่นหนา
4.	จำนวนเพลาขยายอากาศที่ม้วนกลับ	1 ชุด	การพันแบบแขนเดียว



1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก

2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด

3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
