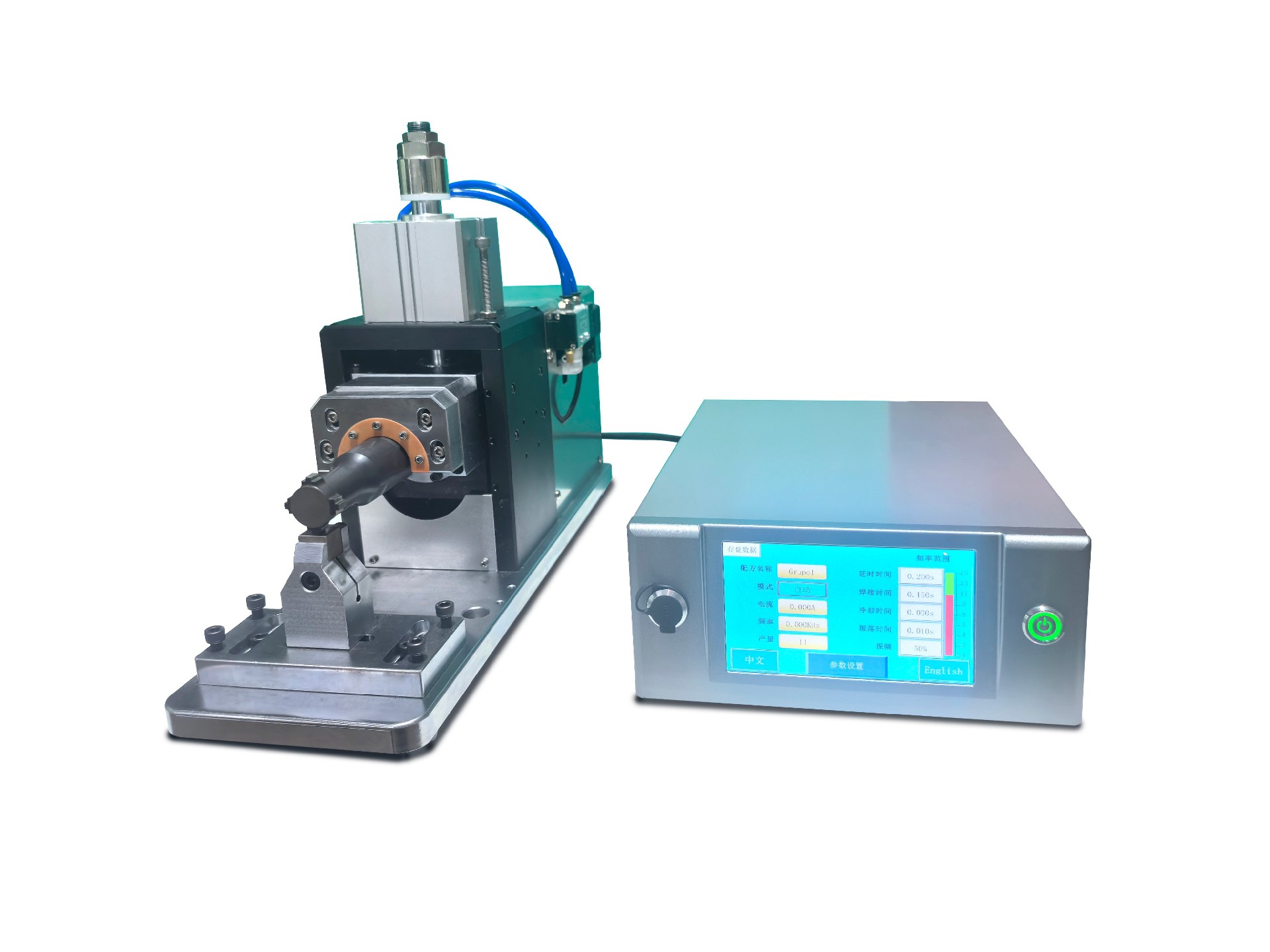

เครื่องเชื่อมอัลตราโซนิค 3000 วัตต์ 20K แบบดิจิทัลอัจฉริยะ

1.  หลักการทำงานและคุณสมบัติหลัก

1.1 หลักการทำงานของเครื่องเชื่อมโลหะด้วยคลื่นอัลตราโซนิค

อุปกรณ์นี้เป็นเครื่องเชื่อมโลหะอัลตราโซนิกแบบครึ่งคลื่น ซึ่งใช้เทคโนโลยีการเชื่อมแบบของแข็ง ทำให้เกิดการหลอมละลายอย่างสมบูรณ์โดยปราศจากโลหะตลอดกระบวนการ โดยสามารถสร้างการเชื่อมต่อระดับโมเลกุลของโลหะได้ด้วยการทำงานร่วมกันของระบบเสียงและโครงสร้างทางกล

1.2 ส่วนประกอบหลัก

ระบบการเชื่อมด้วยคลื่นอัลตราโซนิคประกอบด้วยเครื่องกำเนิดคลื่นอัลตราโซนิค ตัวแปลงสัญญาณ แม่พิมพ์ ส่วนประกอบนิวแมติก และโครงสร้าง การวิเคราะห์การทำงานของส่วนประกอบหลักแต่ละส่วนมีดังนี้:

1.3 คุณสมบัติหลักของอุปกรณ์

อุปกรณ์นี้ผสานรวมเทคโนโลยีหลักสองอย่าง ได้แก่ เทคโนโลยีการติดตามการสั่นสะเทือนอัจฉริยะและระบบแปลงพลังงานประสิทธิภาพสูง ซึ่งแสดงถึงอุปกรณ์เชื่อมอัลตราโซนิกรุ่นใหม่ที่มีความยืดหยุ่นสูง มีคุณสมบัติเด่นคือ ประสิทธิภาพสูง คุณภาพเยี่ยม ประหยัดพลังงาน และแม่นยำ ออกแบบมาโดยเฉพาะสำหรับการเชื่อมแผ่นโลหะบางที่ไม่ใช่เหล็ก เช่น ทองแดง อลูมิเนียม นิกเกล และเงิน

1. ด้วยระบบจับคู่พารามิเตอร์อัจฉริยะ เครื่องจะกำหนดความถี่และกำลังอัลตราโซนิกที่เหมาะสมที่สุดโดยอัตโนมัติตามวัสดุ ความหนา และโครงสร้างของชิ้นงานเชื่อม ทำให้สามารถเชื่อมชิ้นงานได้ตามต้องการ

2. กระบวนการทั้งหมดนี้ไม่มีการเชื่อมแบบหลอมละลายและไม่มีบริเวณที่ได้รับผลกระทบจากความร้อน ส่งผลให้ได้จุดเชื่อมที่แข็งแรงและมีความต้านทานภายในต่ำ ทำให้เหมาะสำหรับงานเชื่อมที่ต้องการความแม่นยำสูงและการนำความร้อนสูง

3. กระบวนการเชื่อมประสานเชิงกลแบบของแข็งล้วนๆ โดยไม่มีกระแสไฟฟ้าไหลผ่านชิ้นส่วนที่เชื่อม และไม่มีการเกิดประกอเชื่อม ซึ่งช่วยหลีกเลี่ยงปัญหาต่างๆ เช่น การนำความร้อนที่ไม่สม่ำเสมอ และการรบกวนจากความต้านทานได้อย่างมีประสิทธิภาพ

4. การใช้พลังงานต่ำกว่าการเชื่อมแบบอาร์คและการเชื่อมแบบต้านทานแบบดั้งเดิมถึง 1/3 ถึง 1/5 ซึ่งสอดคล้องกับหลักการผลิตที่เป็นมิตรต่อสิ่งแวดล้อม

2. พารามิเตอร์ทางเทคนิค

2.1 พารามิเตอร์ 20KHz (3000W)

2.3 ข้อดีของโครงสร้างวงจร

อุปกรณ์นี้ใช้สถาปัตยกรรมแหล่งจ่ายไฟแบบสวิตชิ่งอัจฉริยะ พร้อมวงจรขยายสัญญาณประสิทธิภาพสูงระดับ Class D และโมดูลแก้ไขค่าตัวประกอบกำลังโดยเฉพาะ (ค่าตัวประกอบกำลัง≥ 0.95) ซึ่งมีข้อดีเหนือกว่าการออกแบบวงจรแบบดั้งเดิมดังต่อไปนี้:

1. ลดการใช้พลังงาน: ด้วยค่าตัวประกอบกำลังสูงและประสิทธิภาพการแปลงพลังงานที่เหนือกว่า ทำให้การใช้พลังงานโดยรวมในการทำงานของอุปกรณ์ลดลงอย่างมาก

2. ความเสถียรที่เพิ่มขึ้น: วงจรนี้ให้กำลังไฟฟ้าขาออกที่แม่นยำโดยมีความผันผวนน้อยที่สุด ทำให้มั่นใจได้ถึงคุณภาพที่สม่ำเสมอในรอยเชื่อมแต่ละชุด

3. ความสามารถในการต้านทานการรบกวนที่เหนือกว่า: ปรับตัวเข้ากับสภาพแวดล้อมทางไฟฟ้าอุตสาหกรรมที่ซับซ้อน และต้านทานการรบกวนจากความผันผวนของแรงดันและความถี่จากโครงข่ายไฟฟ้าได้อย่างมีประสิทธิภาพ

3. ข้อกำหนดกระบวนการเชื่อมของลูกค้าและข้อกำหนดความเข้ากันได้ของผลิตภัณฑ์

อุปกรณ์นี้ได้รับการออกแบบมาโดยเฉพาะสำหรับกระบวนการเชื่อมเซลล์พลังงานแบบใหม่ ซึ่งใช้งานได้กับการเชื่อมด้วยขั้วบวกและขั้วลบสำหรับเซลล์แบบเรียงซ้อนที่พัน/เชื่อม ข้อกำหนดกระบวนการโดยละเอียดและคุณสมบัติของผลิตภัณฑ์มีดังต่อไปนี้:

4.  ข้อดีของอุปกรณ์และประโยชน์ของผลิตภัณฑ์เชื่อม

4.1 ข้อดีหลักของอุปกรณ์

1. ความเข้ากันได้กับวัสดุที่หลากหลาย: สามารถเชื่อมแผ่นโลหะบางมาก (0.05 มม.) ไปจนถึงแผ่นหนา (1.5 มม.) ได้อย่างมีประสิทธิภาพ และเข้ากันได้กับกระบวนการเชื่อมโลหะต่างชนิด เช่น การเชื่อมทองแดง-อลูมิเนียม และการเชื่อมเหล็ก-อลูมิเนียมแบบชนกัน

2. ประหยัดต้นทุนสูงในด้านเศรษฐศาสตร์การผลิต: ความเร็วในการเชื่อมสูง เกณฑ์การใช้งานต่ำ การใช้พลังงานต่ำระหว่างการทำงานของอุปกรณ์ และส่วนประกอบหลักที่ต้องการการบำรุงรักษาบ่อยครั้งน้อยที่สุด

3. เพิ่มความสะดวกในการใช้งาน: มาพร้อมแหล่งจ่ายพลังงานอัลตราโซนิกอัจฉริยะและระบบทรานสดิวเซอร์ความแม่นยำสูง พร้อมหน้าจอสัมผัสสำหรับการตั้งค่าพารามิเตอร์การทำงาน

4. สภาพการใช้งานที่เป็นมิตรต่อผู้ใช้มากขึ้น: ต้องการเพียงแหล่งจ่ายก๊าซที่เสถียรที่ 0.6 – 1 MPa และแหล่งจ่ายไฟอิสระขนาด 220V/20A หรือสูงกว่า โดยไม่จำเป็นต้องดัดแปลงโรงงานเป็นพิเศษ

5. เพิ่มเสถียรภาพด้วยระบบป้องกันหลายชั้น: มาพร้อมระบบป้องกันหลายชั้น ได้แก่ การป้องกันแรงดันไฟฟ้าเกิน การป้องกันการโอเวอร์โหลด การป้องกันกระแสไฟฟ้าเกิน และระบบแจ้งเตือนการโอเวอร์โหลดขณะเชื่อม

4.2 ข้อดีหลักของผลิตภัณฑ์เชื่อม
