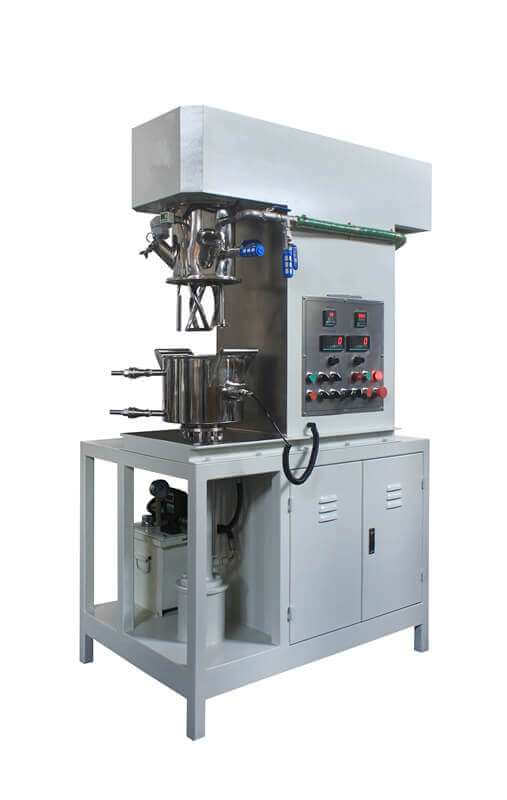

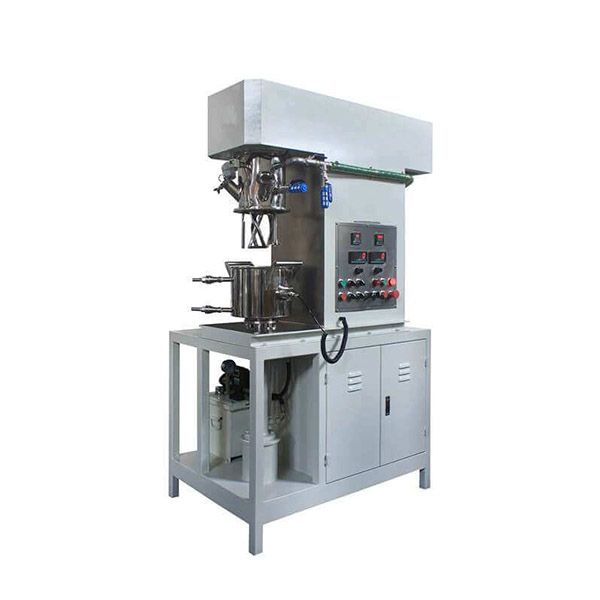

เครื่องผสมสูญญากาศแบบดาวเคราะห์ขนาด 2 ลิตร สำหรับการผสมและกระจายผงและของเหลว

ขอบเขตการใช้งาน

ผงและของเหลวของแบตเตอรี่ทั่วไปทุกชนิดจะถูกผสมและกระจายตัวจนได้สารละลายแบตเตอรี่ที่มีการผสมอย่างสม่ำเสมอ เหมาะอย่างยิ่งสำหรับกระบวนการที่มีความหนืดสูง

ช่วงความหนืดที่เหมาะสมสำหรับสภาพการทำงานคือ ≤ 1.2 ล้าน CP

พารามิเตอร์หลักของอุปกรณ์:

1. ชิ้นส่วนถังล่าง

2. ปริมาตรการออกแบบรวม: 3.8 ลิตร

3. ปริมาตรที่มีประสิทธิภาพ: 1.2- 2 ลิตร

4. เส้นผ่านศูนย์กลางภายในภาชนะ: 180 มม.

5. ความลึกภายในภาชนะ: 150 มม.

6. วัสดุบรรจุภัณฑ์ : 304 ส่วนที่สัมผัสกับวัสดุ

7. ประเภทของปลอกควบคุมอุณหภูมิ: ปลอกชั้นเดียวบนผนังถังสำหรับทำความเย็นหรือทำความร้อน; ปลอกชั้นเดียวที่ก้นถังสำหรับทำความเย็นหรือทำความร้อน

8. อินเทอร์เฟซแจ็คเก็ตควบคุมอุณหภูมิ: G3 / 8 " พร้อมยูเนี่ยนเปิดเร็ว ความต้านทานแรงดันของแจ็คเก็ต ≤ 0.4MPa

9. ระบบหมุนเวียนเสื้อควบคุมอุณหภูมิ: จัดทำโดยลูกค้า ขอแนะนำให้อุณหภูมิน้ำเข้าเสื้ออยู่ที่ ≤ 8 ℃ และอัตราการไหลของน้ำหล่อเย็นอยู่ที่ > 1.5 ลิตร/นาที

10. รูปแบบการระบาย: ไม่มีวาล์วระบายที่ด้านล่างของถัง

11. อุณหภูมิแวดล้อมการออกแบบ: - 10  ～  + 120 ° C

ส่วนการผสม

1. ความถี่ในการทำงาน: 5-50 เฮิรตซ์

2. กำลังผสม: 0.75 กิโลวัตต์

3. ความเร็วใบพัด: 8-76 รอบต่อนาที

4. ความเร็วเกียร์ดาวเคราะห์: 5-52 รอบต่อนาที

5. เส้นผ่านศูนย์กลางใบพัด: 94มม.

6. รูปแบบใบพัด: เกลียวบิดแบบหน้าตัดแปรผัน 90 ° เกลียว

7. วัสดุของเครื่องกวน: 304

8. ความเร็วเชิงเส้นของเครื่องกวน: 0.03-0.37m/s

9. จำนวนเครื่องกวน : 2

10. ระยะห่างระหว่างไม้พาย: 6 ± 1 มม.

11. ระยะห่างระหว่างพายและผนังถัง: 3 + 1 มม.

12. ระยะห่างระหว่างใบพายและก้นถัง: 2-3 มม.

 ส่วนการกระจายตัว

1. ความถี่ในการทำงาน: 5-50 เฮิรตซ์

2. พลังงานแบบกระจายศูนย์: 1.1 กิโลวัตต์

3. ความเร็วการกระจาย: 450-4450 รอบต่อนาที

4. เส้นผ่านศูนย์กลางแผ่นกระจาย: 60 มม.

5. รูปแบบแผ่นกระจาย: ซิกแซก

6. วัสดุ: 304

7. ความเร็วเชิงเส้นแบบกระจาย: 1.3-13m/s

8. จำนวนดิสก์ที่กระจาย: 1

9. จำนวนแกนกระจาย: 1

การขูดชิ้นส่วน

1. วัสดุ: 304

2. วัสดุ: โพลีเตตระฟลูออโรเอทิลีน

3. ความเร็วของการขูดผนัง: สอดคล้องกับความเร็วของกล่องดาวเคราะห์

4. ถอดออกได้หรือไม่: การออกแบบที่ถอดออกได้ (ต้องกำจัดผนังขูดออกในกระบวนการที่มีความหนืดสูง)

ฐานและชิ้นส่วนยก

1. วัสดุส่วนประกอบ: เหล็กกล้าคาร์บอนสำหรับโครงสร้างที่มีความแข็งแกร่งสูง

2. โหมดการยก: การยกแบบไฮดรอลิก

3. ไกด์ยก: แกนไกด์

4. ระยะยก: ≤ 225 มม.

ชิ้นส่วนลำกล้องด้านบน

1. วัสดุส่วนบนของลำกล้อง: 304

2. พอร์ตป้อนผง + ของเหลว: ถังป้อนกระจก DN50 หนึ่งถัง

3. ไฟสปอตไลท์: กระจกนิรภัย DN50 หนึ่งอัน

4. สุญญากาศ + ช่องระบายอากาศ: สายด้านใน G1 / 2 " หนึ่งเส้น

5. พอร์ตไอเสีย: ใช้ร่วมกันกับพอร์ตสูญญากาศ

6. พอร์ตมิเตอร์สุญญากาศแบบจอแสดงผลดิจิทัล: อินเทอร์เฟซฟันเมตริกสกรูภายใน M14 × 1.5

ระบบควบคุม

1. ตู้ไฟฟ้า : ใช้สำหรับวางอุปกรณ์ไฟฟ้าแรงดันต่ำ เช่น ตัวแปลงความถี่

2. แผงควบคุม: ใช้สำหรับวางปุ่ม ลูกบิด ฯลฯ

3. แหล่งจ่ายไฟ: AC 3 × 380V ± 5%, 50 Hz

4. โหมดควบคุม: ควบคุมด้วยระบบอิเล็กทรอนิกส์

5. โหมดควบคุมพลังงานและควบคุมความเร็ว: การสตาร์ทและควบคุมอินเวอร์เตอร์

6. โหมดทำความเย็น: ระบายความร้อนด้วยอากาศ

7. โหมดการทำงาน: ปุ่ม + ลูกบิดที่สอดคล้องกันจะทำงานที่แผงด้านบนของตู้ไฟฟ้า

8. ตารางแสดงอุณหภูมิแบบดิจิทัล: อุณหภูมิของวัสดุ

9. ปุ่มหยุดฉุกเฉิน: หนึ่ง

10. ระบบเตือนภัย: สัญญาณเตือนอุณหภูมิสูงเกินไป, สัญญาณเตือนอุณหภูมิสูงเกินไปปิดการทำงาน, สัญญาณเตือนปิดการทำงาน

11. การแสดงความเร็ว: ตารางแผงแสดงความเร็ว

12. ไฟแสดงสถานะ: หนึ่ง

ระบบล็อคเพื่อความปลอดภัย

1. หยุดฉุกเฉิน: กดสวิตช์หยุดฉุกเฉินเพื่อหยุดอุปกรณ์ทันทีโดยไม่ต้องดำเนินการใดๆ

2. เริ่มการผสมความเร็วต่ำ: คุณสามารถหมุนขณะยกถังได้

3. การกระจายความเร็วสูง: ถังสามารถหมุนได้เฉพาะเมื่ออยู่ในตำแหน่งเท่านั้น

4. ระบบล็อคเพื่อความปลอดภัยในการทำงาน: เมื่อเครื่องกำลังทำงานเพื่อผสม ไม่สามารถลดหรือเปิดถังผสมได้

5. ป้องกันการไหลย้อนกลับของท่อสูญญากาศ: การออกแบบพิเศษของถังบัฟเฟอร์สูญญากาศสามารถป้องกันน้ำมันปั๊มสูญญากาศไม่ให้ไหลย้อนกลับไปยังถังผสมได้อย่างมีประสิทธิภาพ

6. หยุดการทำงานผิดพลาด: ตัวแปลงความถี่มีโหลดเกิน กระแสเกิน แรงดันไฟเกิน การรั่วไหล ขาดการป้องกัน

7. การยกถังผสม: ถังผสมสามารถยกขึ้นได้หลังจากอยู่ในตำแหน่งแล้วเท่านั้น

8. หากสุญญากาศในถังผสมไม่ถูกระบายออก (แรงดันไม่กลับคืนสู่ปกติ) จะไม่สามารถลดลงได้

9. ถังผสมสามารถเริ่มทำงานได้หลังจากที่ถังขึ้นไปยังตำแหน่งที่ถูกต้องและกระจายตัวด้วยความเร็วสูงเท่านั้น

10. หลังจากถังผสมยกขึ้นสู่ตำแหน่งแล้ว จะมีระบบป้องกันการล็อกเพื่อป้องกันไม่ให้ถังผสมตกลงมาผิดปกติเมื่อยกขึ้นสู่ตำแหน่งสูง

11. ในระหว่างขั้นตอนการผสมแบบแห้ง เครื่องกวนจะต้องหมุนและยกถังขึ้น

คำแนะนำอื่นๆ

1. หัววัดอุณหภูมิ: Pt100

2. วิธีการวัดอุณหภูมิ: ใช้หัววัดอุณหภูมิที่ติดตั้งบนผนังถังเพื่อตรวจจับอุณหภูมิของวัสดุ

3. ตลับลูกปืนชิ้นส่วนเกียร์: ชิ้นส่วนความเร็วสูงเป็นตลับลูกปืนนำเข้า ส่วนชิ้นส่วนความเร็วต่ำเป็นตลับลูกปืนในประเทศ

ซีลน้ำมัน: แบรนด์ในประเทศ ซีลคงที่พร้อมโอริง ซีลแบบไดนามิกพร้อมซีลเชิงกล

4. จารบีหล่อลื่น: ยี่ห้อในประเทศ

5. น้ำมันหล่อลื่นสำหรับซีลเครื่องกล: แบรนด์นำเข้า

6. วาล์ว: แบรนด์ในประเทศ

7. ความต้องการการออกแบบสูญญากาศ: ลูกค้าต้องจัดหาระบบสูญญากาศของตนเองที่มีความสามารถในการสูบ 2l / S (2xz-2)

8. อัตราการกักเก็บสูญญากาศ: - 0.098 mpa กักเก็บแรงดันได้ 24 ชั่วโมง สูงกว่า -0.085 mpa ไม่มีการรั่วไหลเข้าไปในถัง

9. กำลังไฟฟ้ารวมของโฮสต์: > 3 กิโลวัตต์

10. น้ำหนักรวม: ประมาณ 550กก.

11. ขนาดอุปกรณ์: ยาว 1000มม. × กว้าง 700มม. × สูง 1835มม.

12. สีภายนอก: สีเบจ

13. ความสามารถในการรับน้ำหนักพื้นดิน: 900 กก. / ตร.ม.
