เครื่องเจียรดาวเคราะห์แนวนอนความเร็วสูงขนาด 20 ลิตร พร้อมถังสแตนเลส เซอร์โคเนีย และอะลูมินาเสริม
ก. หลักการทำงาน
เครื่องเจียรดาวเคราะห์แนวนอนรุ่น HPBM หนัก ติดตั้งถังเจียรสี่ถังบนแท่นหมุนดาวเคราะห์เดียวกัน เมื่อแท่นหมุนหมุน ถังเจียรจะหมุนรอบแกนของแท่นหมุนดาวเคราะห์ พร้อมกับหมุนรอบแกนของมันเอง ทำให้เกิดการเคลื่อนที่แบบดาวเคราะห์ ลูกบดในถังจะชนกันด้วยความเร็วสูงเพื่อเจียรและขัดเงาผลิตภัณฑ์
ข. พารามิเตอร์ทางเทคนิค
หมายเลขรุ่น | เอชพีบีเอ็ม-20 |
ปริมาตรถังบด (ลิตร) | 5 ลิตร*4 |
โครงสร้างถัง | โครงสร้างล็อคคลิปแบบปิดผนึกและรวดเร็ว (สิทธิบัตรของบริษัท) |
วัสดุถังบด | สแตนเลสเสริม เซอร์โคเนีย อะลูมินา เตตระฟลูออรอน ไนลอน โพลียูรีเทน ฯลฯ |
โหลดสูงสุดต่อถัง | ผลิตภัณฑ์และโรงสีต้องไม่เกินสองในสามของปริมาตร |
ความเร็วในการหมุน | รอบสูงสุดอยู่ที่ 25-215 รอบต่อนาที และรอบหมุนสูงสุดอยู่ที่ 50-430 รอบต่อนาที |
อัตราทดความเร็ว (รอบ : การหมุน) | 1:2 |
โหมดควบคุมความเร็ว | การควบคุมความเร็วความถี่แปรผัน |
โหมดขับเคลื่อนจานหมุนแบบดาวเคราะห์ | เกียร์ขับเคลื่อน |
แรงดันไฟฟ้าในการทำงาน | สามเฟส 380V, 50HZ |
กำลังมอเตอร์และกำลังแปลงความถี่ | 4 กิโลวัตต์ |
โหมดการทำงาน | สองหรือสี่ถังทำงานในเวลาเดียวกัน |
เวลาทำงานต่อเนื่องสูงสุด | 72 ชั่วโมง (ตั้งเวลา 0-9999 ชม.) |
การควบคุมโปรแกรม | ระบบควบคุม PLC แบบหน้าจอสัมผัสอัจฉริยะ บูรณาการอินเทอร์เฟซระหว่างคนกับเครื่องจักรได้ดีขึ้น สามารถตั้งค่าเวลาสแตนด์บายแบบคงที่ ไปข้างหน้า ย้อนกลับ ช่วงเวลา การทำงานสลับกันซ้ำๆ ได้อย่างอิสระ อุปกรณ์การทำงานแบบเรียลไทม์สามารถป้องกันกระแสเกิน แรงดันเกิน และสัญญาณเตือนการป้องกันโหลดเกินได้ |
วิธีการหล่อลื่นด้วยกลไกแบบดาวเคราะห์ (ทางเลือก) | อุปกรณ์จารบีหล่อลื่นอัตโนมัติ (สิทธิบัตรของบริษัท): วงจรเวลาการออกแบบที่ยืดหยุ่น การเติมจารบีหล่อลื่นเชิงปริมาณอัตโนมัติ แก้ปัญหาการสึกหรอที่เกิดจากการหล่อลื่นชิ้นส่วนส่งกำลังไม่ทันเวลา ยืดอายุการใช้งานของอุปกรณ์ |
วิธีการวางและถอดถัง | อุปกรณ์วางตำแหน่งอัตโนมัติ: สะดวกสำหรับอุปกรณ์ในการวางและนำถังไปยังตำแหน่งที่กำหนด ซึ่งช่วยปรับปรุงประสิทธิภาพการผลิต |
โหมดเบรก | อุปกรณ์เบรกแม่เหล็กไฟฟ้าแบบแห้งถูกนำมาใช้เพื่อรับประกันตำแหน่งที่แม่นยำในกระบวนการวางและนำถังออก ซึ่งไม่เพียงแต่ช่วยเพิ่มประสิทธิภาพ แต่ยังรับประกันความปลอดภัยส่วนบุคคลของผู้ปฏิบัติงานอีกด้วย อุปกรณ์นี้ช่วยแก้ไขปัญหาหลังการขายที่ควบคุมไม่ได้หลายประการที่เกิดจากการใช้มอเตอร์เบรก และยังมีต้นทุนหลังการขายที่ต่ำอีกด้วย |
การออกแบบโฮสต์อุปกรณ์ 2 จุดที่ต้องใส่ใจ | ฝาครอบเหนือมอเตอร์ของอุปกรณ์ได้รับการออกแบบให้เป็นแผ่นที่เคลื่อนย้ายได้ ซึ่งสะดวกต่อการติดตั้งและเปลี่ยนมอเตอร์ ตำแหน่งตรงกลางของส่วนล่างของโครงเสริมด้วยเหล็กช่องเสริมแรง ช่วยให้รถยกเคลื่อนย้ายได้สะดวกจากทั้งสองด้านของอุปกรณ์ |
ขนาดอ้างอิง (มม.) | 1600 （ลิตร）*8200 （กว้าง）*1000 （สูง） |
น้ำหนักอ้างอิง (กก.) | 710 |
C. รายการการกำหนดค่าอุปกรณ์และรายละเอียดอุปกรณ์เสริมหลัก
1 、รายการการกำหนดค่าอุปกรณ์
ชื่อ | ประเภทอุปกรณ์ | จำนวน |
เครื่องบดลูกบอลแบบดาวเคราะห์แนวนอน | เอชพีบีเอ็ม-20 | 1 หน่วย |
ถังบด | ถังบอลมิลล์ขนาด 5 ลิตร | 4 ชิ้น |
ลูกบด | จัดทำโดยลูกค้า | 4 ชุด |
ระบบหล่อลื่นด้วยตนเอง | HPBM-20 สำหรับการจับคู่ (ทางเลือก) | 1 ชุด |
อุปกรณ์ยกของ | HPBM-20 สำหรับการจับคู่ | 4 ชุด |
มือจานหกเหลี่ยม | | 1 ชิ้น |
ข้อมูลจำเพาะ | เอชพีบีเอ็ม-20 | 1 ส่วน |
ใบรับรองความสอดคล้อง | เอชพีบีเอ็ม-20 | 1 ส่วน |
รายการจัดส่ง | เอชพีบีเอ็ม-20 | 1 ส่วน |
2 、รายละเอียดของส่วนประกอบหลัก
หมายเลขซีเรียล | ชื่อ | ยี่ห้อ |
1 | เครื่องใช้ไฟฟ้า | เดดอน |
2 | เครื่องเปลี่ยนความถี่ | เดลิซี |
3 | แบริ่ง | ฮาร์บิน |
4 | สวิตช์ตรวจจับตำแหน่ง | ออมรอน |
5 | ระบบหล่อลื่นด้วยตนเอง | ทีแม็กซ์ซีเอ็น |
ง. สภาพแวดล้อมการทำงานและการบำรุงรักษา
1. ในร่มที่อยู่ต่ำกว่า 1,000 เมตรเหนือระดับน้ำทะเล ไม่มีก๊าซกัดกร่อน ฝุ่นละออง และแสงแดดโดยตรง อุณหภูมิสภาพแวดล้อม: -10 ~ +50℃ ความชื้น ≤95%
2. บริษัทจัดหาแรงดันไฟฟ้า แหล่งอากาศ: สามเฟส 380V±10% ช่วงการบริโภคระบบหล่อลื่น 0.6~0.8mpa
3. ตรวจสอบเป็นประจำว่าสกรูของชิ้นส่วนเคลื่อนไหวของโครงสร้างอุปกรณ์หลวมและอยู่ในตำแหน่งผิดที่หรือไม่
4. ตรวจสอบการบำรุงรักษาอุปกรณ์และสายควบคุมไฟฟ้าเป็นประจำ สายไฟชำรุด ขั้วสายไฟหลวม

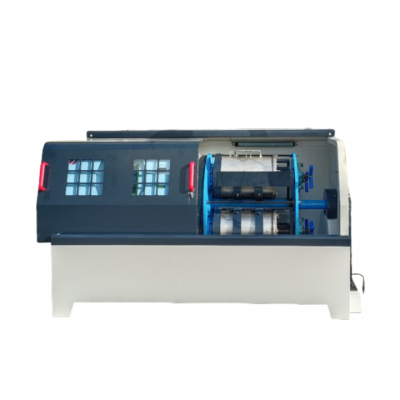

E. ภาพอ้างอิงอุปกรณ์:
1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก
2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด
3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
