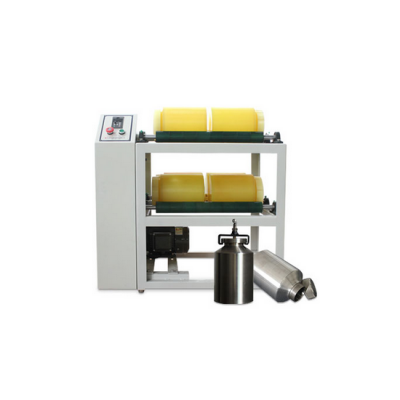

2-8 ตำแหน่งการทำงาน อุปกรณ์บดขวด เครื่องบดลูกกลิ้งพร้อมโถปริมาตรเสริม
ภาพรวม

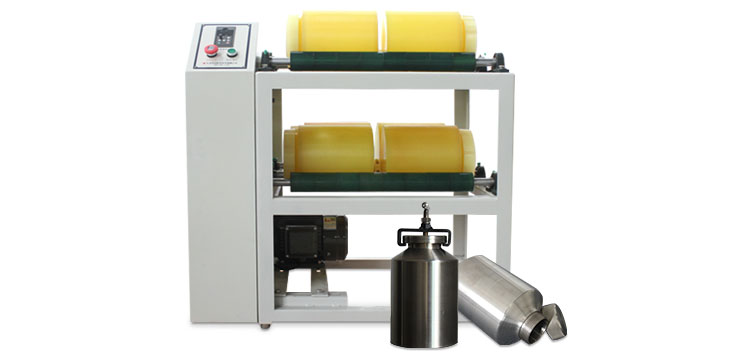

เครื่องบดแบบกระปุกแล็บ (Lab jar mill) เป็นอุปกรณ์ชนิดหนึ่งที่ใช้สำหรับการบดและผสมวัสดุละเอียดเป็นพิเศษสำหรับการผลิตในห้องปฏิบัติการและการผลิตแบบกลุ่มเล็ก ซึ่งเรียกอีกอย่างว่าเครื่องบดแบบรีด (rolling mill) ที่มีตำแหน่งการทำงานมากกว่าสองตำแหน่ง เครื่องนี้เป็นที่นิยมสำหรับการวิจัยทางวิทยาศาสตร์ การศึกษา การทดลอง และการผลิต เนื่องจากมีข้อดีหลายประการ เช่น การออกแบบที่หรูหราและทันสมัย โครงสร้างที่กะทัดรัด ใช้งานง่าย ประสิทธิภาพสูง และความละเอียดของเม็ดวัสดุที่สม่ำเสมอ มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมอิเล็กทรอนิกส์ วัสดุแม่เหล็ก ยาชีวภาพ เคลือบเซรามิก ผงละเอียด แร่ธาตุที่ไม่ใช่โลหะ วัสดุใหม่ และอื่นๆ เครื่องนี้ได้รับการออกแบบให้มีความเร็วในการหมุนที่เหมาะสม โถบดจะถูกลากให้หมุนด้วยลูกกลิ้งยางและลูกบอลภายในโถ ทำให้เกิดการเคลื่อนที่แบบเอียงและกระจายวัสดุ ทำให้ได้ผลลัพธ์ที่ดีที่สุดในการบด ส่งผลให้วัสดุถูกบดเป็นผงละเอียดขนาดเล็ก เครื่องนี้มีแผงควบคุมการตั้งเวลาพร้อมฟังก์ชันควบคุมการหยุดชั่วคราวและการตั้งเวลาสะสม ทำให้คุณสามารถตั้งเวลาการทำงานได้ตามต้องการตลอดเวลา ไม่เพียงแต่ช่วยประหยัดเวลาและแรงงานเท่านั้น แต่ยังใช้งานง่ายอีกด้วย
เมื่อเครื่องจักรทำงาน วัสดุบดและวัสดุของกระบอกสูบจะหมุนไปยังระดับความสูงที่กำหนด เนื่องจากแรงโน้มถ่วงจึงทำให้วัสดุเหล่านี้ตกลงมาจากผนังท่อ วัสดุจะถูกบดอัดโดยแรงกระแทกของวัสดุบด แรงเสียดทานและแรงเฉือนของวัสดุบดที่กลิ้งและเลื่อนไปมา ไม่เพียงแต่ช่วยประหยัดเวลาและแรงงานเท่านั้น แต่ยังใช้งานง่ายอีกด้วย
คุณสมบัติ
1. สามารถบดวัสดุตัวอย่างได้หลายชนิดในแต่ละครั้ง
2. สามารถทำงานได้ทั้งแบบต่อเนื่องและแบบต่อเนื่อง
3. สามารถตั้งเวลาได้ตามความต้องการของผู้ใช้งาน
4. เหมาะสำหรับการบดละเอียดเป็นพิเศษ ให้ประสิทธิภาพสูงในการบด
5. ลูกกลิ้งยางทำจากวัสดุพิเศษและทนทานต่อการใช้งาน

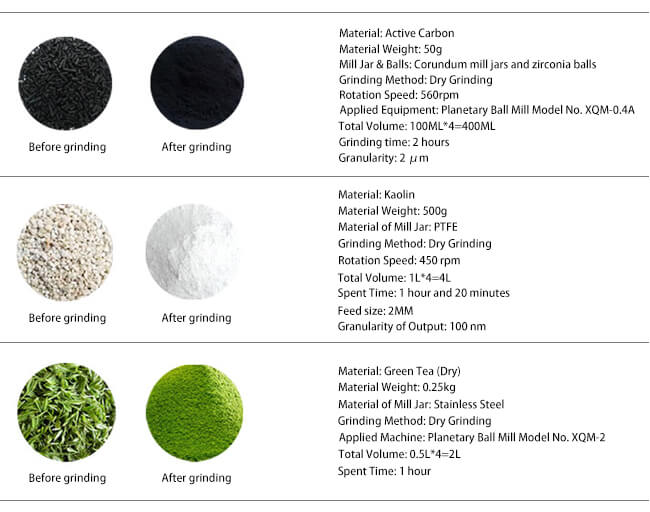

กรณีศึกษาการใช้งานของเครื่องบดแบบลูกบอลดาวเคราะห์
พารามิเตอร์ทางเทคนิคของ Lab Jar Mill
หมวดหมู่ | หมายเลขรุ่น | แหล่งจ่ายไฟ | ความเร็วในการหมุน | โหลดสูงสุด ต่อขวด | ขนาด & น้ำหนักสุทธิ |
ตำแหน่งงาน 2 อัตรา | จีคิวเอ็ม-2-5 | 220V-50Hz หรือ 60Hz/0.75kw | 50-410 รอบต่อนาที | 35กก. | 950*480*685มม. 59กก. |
จีคิวเอ็ม-2-15 | 220V-50Hz หรือ 60Hz/1.1kw | 40-365 รอบต่อนาที | 80 กิโลกรัม | 1130*550*690มม. 80 กิโลกรัม |
จีคิวเอ็ม-2-20 | 220V-50Hz หรือ 60Hz/1.5kw | 40-340 รอบต่อนาที | 120 กิโลกรัม | 1350*650*690มม. 92กก. |
ตำแหน่งงาน 4 ตำแหน่ง | จีคิวเอ็ม-4-5 ชั้นเดียว | 220V-50Hz หรือ 60Hz/0.75kw | 50-410 รอบต่อนาที | 35กก. | 950*660*690มม. 70 กก. |
จีคิวเอ็ม-4-5 สองชั้น | 220V-50Hz หรือ 60Hz/0.75kw | 50-410 รอบต่อนาที | 35กก. | 950*480*870มม. 92กก. |
จีคิวเอ็ม-4-15 | 220V-50Hz หรือ 60Hz/1.5kw | 40-365 รอบต่อนาที | 80 กิโลกรัม | 1130*800*690มม. 95กก. |
จีคิวเอ็ม-4-20 | 380V-50Hz หรือ 60Hz/2.2kw | 40-340 รอบต่อนาที | 120 กิโลกรัม | 1350*820*690มม. 122กก. |
8 งาน ตำแหน่ง | จีคิวเอ็ม-8-5 | 220V-50Hz หรือ 60Hz/1.5kw | 50-410 รอบต่อนาที | 35กก. | 950*660*960มม. 106กก. |
จีคิวเอ็ม-8-15 | 380V-50Hz หรือ 60Hz/2.2kw | 40-365 รอบต่อนาที | 80 กิโลกรัม | 1130*800*960มม. 152กก. |
คำแนะนำโซลูชันที่ตรงกันสำหรับวัสดุและลูกกลิ้งโรงสีสำหรับโถบด เช่น หม้อโรงสีสแตนเลส หม้อโรงสีเซอร์โคเนีย หม้อโรงสีอะลูมินา หม้อโรงสีไนลอน หม้อโรงสี PU หม้อโรงสีทังสเตน หม้อโรงสีโลหะแข็ง และหม้อโรงสีไนลอนชุบแข็ง เป็นต้น นอกจากนี้ เรายังมีลูกบอลโรงสีสแตนเลส ลูกบอลโรงสีเซอร์โคเนีย ลูกบอลโรงสีอะลูมินา ลูกบอลโรงสี PU ลูกบอลโรงสีคาร์บอนเหล็ก ลูกบอลโรงสีทังสเตน เป็นต้น

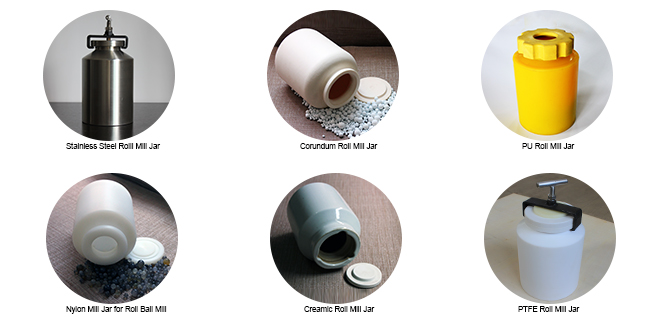

ขวดโรลมิลล์ที่มีจำหน่ายและข้อมูลจำเพาะ
คำอธิบายของโถบดแบบโรลมิลล์ | ข้อมูลจำเพาะที่มีจำหน่าย |
โถบดเซรามิกแบบธรรมดา | ตั้งแต่ 1.0L ถึง 15L |
โถบดลูกกลิ้งสแตนเลส 304 | ตั้งแต่ 0.5L ถึง 20L |
โถบดลูกกลิ้งเซรามิกอะลูมินา (คอรันดัม) | ตั้งแต่ 0.5L ถึง 10L |
โถบดไนลอน | ตั้งแต่ 0.5L ถึง 20L |
โถบดโพลียูรีเทน | ตั้งแต่ 0.5L ถึง 20L |
โถบดลูกกลิ้ง PTFE/เทฟลอน | ตั้งแต่ 0.5L ถึง 20L |
โถบดแบบลูกกลิ้งทังสเตนคาร์ไบด์ | ตั้งแต่ 250มล. ถึง 3ลิตร |
โรลแจ็คเก็ต (สแตนเลส) | 0.5 ลิตร ถึง 3 ลิตร |
โถบดลูกกลิ้งสแตนเลส 316L | ปรับแต่งได้ |
คำแนะนำโซลูชันที่ตรงกันสำหรับวัสดุและขวดโรลมิลล์
วัสดุและคำขอ | โซลูชั่นที่แนะนำ |
วัสดุดินและวัสดุอื่น ๆ ที่ไม่ได้รับอนุญาตให้มีการปนเปื้อนสิ่งเจือปนใด ๆ | โถโม่หินอเกต |
โลหะหรืออโลหะที่ไม่อนุญาตให้มีการปนเปื้อนสิ่งเจือปนใดๆ | โถบดเซอร์โคเนียม |
วัสดุที่มีความแข็งสูง เช่น เพชร ทังสเตนคาร์ไบด์ | โถบดทังสเตนคาร์ไบด์ |
วัสดุที่มีฤทธิ์กัดกร่อนและด่างสูงหรือวัสดุอื่น ๆ ภายใต้อุณหภูมิสูง | โถบด PTFE |
แร่เหล็กหรือวัสดุอื่นที่มีความไวต่อสิ่งเจือปนต่ำ | โถบดสแตนเลส 304 |
เม็ดสีหรือวัสดุที่ผ่านการแปรรูปภายหลังภายใต้อุณหภูมิสูง | โถปั่นไนลอน |
วัสดุอะลูมิเนียม เช่น เคลือบเซรามิก | โถบดคอรันดัม |
วัสดุอิเล็กทรอนิกส์ เช่น แบตเตอรี่ลิเธียม | โถบดโพลียูรีเทน |

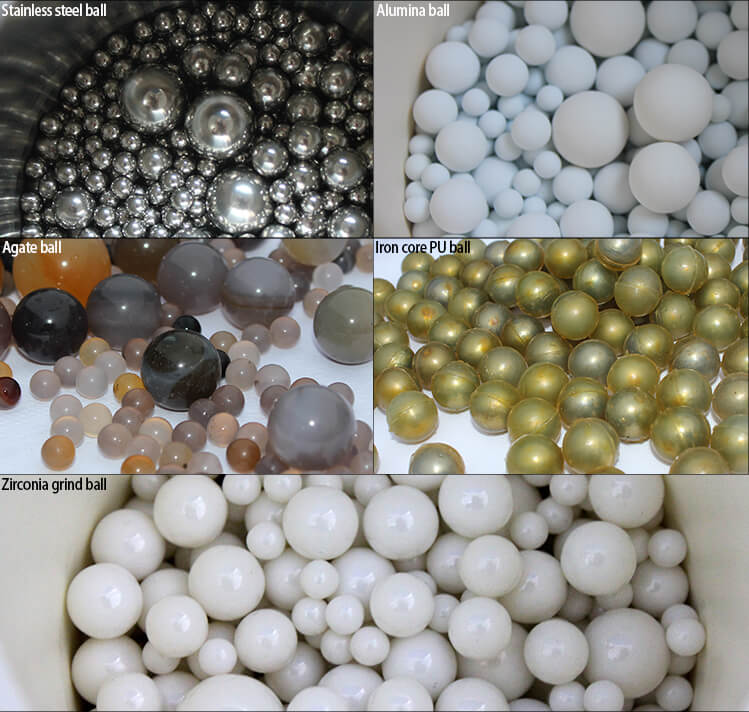

เรายังสามารถจัดหาลูกบอลบดทุกชนิด เช่น ลูกบอลสแตนเลส ลูกบอลเซอร์โคเนีย ลูกบอลอะลูมินา ลูกบอล PU ลูกบอลเหล็กคาร์บอน ลูกบอลทังสเตน ลูกบอลอะเกต ลูกบอลโลหะแข็ง ลูกบอลซิลิกอนไนไตรด์ ลูกบอลเหล็กที่ทนทานต่อการสึกหรอสูง ลูกบอลเหล็กแมงกานีส ลูกบอลไนลอน คาร์ไบด์ซีเมนต์ แก้วคริสตัล และวัสดุโลหะพิเศษอื่นๆ
ลูกบดที่มีจำหน่ายและข้อมูลจำเพาะ
คำอธิบาย | ข้อมูลจำเพาะที่มี (ขนาดเส้นผ่านศูนย์กลาง) |
ลูกบดสแตนเลส 304 | ตั้งแต่ 1 มม. ถึง 30 มม. |
ลูกบอลบดสแตนเลส 316l | ตั้งแต่ 1 มม. ถึง 30 มม. |
ลูกบอลบดอะลูมินา | ตั้งแต่ 1มม.-50มม. |
ลูกบอลบดเซอร์โคเนียม | ตั้งแต่ 0.1 มม. ถึง 30 มม. |
ลูกโม่หินอเกต | ตั้งแต่ 1มม.-30มม. |
ลูกบอลบดคาร์ไบด์ทังสเตน | ตั้งแต่ 2 มม. ถึง 20 มม. |
ลูกบอลโรงสีเหล็กกล้าคาร์บอน | ตั้งแต่ 1 มม. ถึง 30 มม. |
ลูกบอลบด PU แกนเหล็ก | ตั้งแต่ 15มม.-30มม.
|
1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก
2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด
3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
