พลัง

5 กิโลวัตต์

 ขนาดท่อ (OD) (มม.)

ท่อคอรันดัมที่มีความบริสุทธิ์สูง: 60 มม. (เส้นผ่านศูนย์กลางท่อ)

มีปลั๊กเตาเผาสองอันติดตั้งอยู่แต่ละด้าน ปลั๊กเตาเผาสามารถปิดกั้นรังสีความร้อนที่อยู่ตรงกลางท่อเตาเผาได้ และต้องติดตั้งในตำแหน่งที่ถูกต้องในเตาเผาก่อนการให้ความร้อน

มิติ

1120X490X855

แรงดันไฟฟ้าที่จ่าย

220โวลต์

เฟส

เฟสเดียว

องค์ประกอบความร้อน

แท่งซิลิคอนโมลิบดีนัมรุ่น 1800

ประเภทการควบคุมอุณหภูมิ

ใช้เครื่องมือควบคุมอุณหภูมิโปรแกรม Yudian (มาตรฐาน)

1. โปรแกรมควบคุมอุณหภูมิ 30 ส่วน ปรับ PID อัจฉริยะ

2. ด้วยระบบป้องกันอุณหภูมิสูงเกิน วงจรทำความร้อนของเตาไฟฟ้าจะถูกตัดโดยอัตโนมัติเมื่ออุณหภูมิสูงเกินหรือเมื่อตัวเชื่อมขาด (ไฟ ON บนแผงจะดับ ไฟ OFF จะติด และเตาไฟฟ้าจะได้รับการป้องกันในระดับจำกัด)

3. มีอินเทอร์เฟซการสื่อสาร 485 (มาตรฐานพร้อมซอฟต์แวร์เสริม)

4. มีฟังก์ชั่นป้องกันไฟฟ้าดับ นั่นคือ เมื่อเตาเปิดเครื่องหลังจากปิดเครื่องแล้ว โปรแกรมจะไม่เริ่มทำงานจากอุณหภูมิเริ่มต้น แต่จะเริ่มทำงานจากอุณหภูมิเตาเมื่อปิดเครื่อง

5.มิเตอร์มีฟังก์ชั่นปรับอุณหภูมิอัตโนมัติ

(ต้องเสียเงินเพิ่มเพื่อเปลี่ยนเครื่องมือที่นำเข้ามาเป็นทางเลือก)

เครื่องมือ FP93 เครื่องมือ EUROTHERM เครื่องมือหน้าจอสัมผัส

(ชิมะเดน ประเทศญี่ปุ่น)

วัสดุห้อง

 1. วัสดุของเตาผิงผลิตจากเส้นใยโพลีคริสตัลไลน์อะลูมินาคุณภาพสูง

2. พื้นผิวของเตาเผาด้านในเคลือบด้วยสารเคลือบอะลูมินาที่นำเข้าที่อุณหภูมิสูง 1,800 องศา ซึ่งสามารถเพิ่มการแผ่รังสีความร้อนและทำให้สนามอุณหภูมิสมดุลมากขึ้น

วาล์วและหน้าแปลน

การควบคุมความแม่นยำ

   +/- 1℃

สิ่งกระตุ้น

    ทริกเกอร์แบบเฟสชิฟต์

เครื่องใช้ไฟฟ้า

  เจ้อเจียงชินท์

ควบคุมด้วยซิลิคอน

106/16E เซมิครอน

อุณหภูมิสูงสุด

 1600℃

อุณหภูมิที่กำหนด

 1550℃

อัตราความร้อน

 ≤20℃/นาที (สามารถปรับเปลี่ยนได้ตามความต้องการ)

อัตราการให้ความร้อนที่แนะนำ

≤10 ℃/นาที

แบบจำลองเทอร์โมคัปเปิล

ประเภท B

ความยาวของส่วนทำความร้อน

300 มม.

อุณหภูมิพื้นผิวโดยรอบ

≤45℃

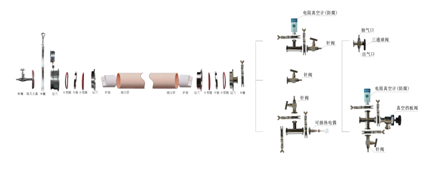

ระบบสุญญากาศ

ระบบสุญญากาศ VS-0.1

ระบบสูญญากาศ VS-0.1 สามารถวาดระดับสูญญากาศในท่อเตาเผาได้ถึง 0.1Pa (และติดตั้งมาตรวัดสูญญากาศที่มีความต้านทาน)

พร้อมจอแสดงผลแบบดิจิตอล LED สีเขียว

ใช้ปั๊มสุญญากาศ VRD16

วีอาร์ดี16ศัพท์เทคนิคข้อมูลจำเพาะวีอาร์ดี-16ความเร็วในการสูบน้ำ m³/h（L/s）50เฮิรตซ์16 ม³/ชม.4.4 ลิตร/วินาที60 เฮิรตซ์19.2 ม³/ชม.5.2 ลิตร/วินาทีจำกัดความดันย่อย - ไม่มีบัลลาสต์ก๊าซ (Pa)4x10-2จำกัดความดันรวม - ไม่มีบัลลาสต์ก๊าซ (Pa)4x10-1ความดันรวมจำกัด - บัลลาสต์แก๊ส (Pa)8x10-1แหล่งจ่ายไฟเฟสเดียว/สามเฟสกำลังมอเตอร์ (กิโลวัตต์)0.75 กิโลวัตต์/0.55 กิโลวัตต์การเชื่อมต่อทางเข้า/ทางออกDNเคเอฟ25ความจุน้ำมัน0.9-1.5 ลิตรความเร็วมอเตอร์ (รอบต่อนาที)50เฮิรตซ์1440 รอบต่อนาที

ระบบจ่ายก๊าซ

ระบบจ่ายก๊าซมิเตอร์วัดอัตราการไหลของก๊าซ

พารามิเตอร์ทางเทคนิค:

l ช่องลม: 6

l การควบคุมการไหลของลม: ใช้เครื่องวัดอัตราการไหลของมวล

l ขนาดตู้: 600X600X600mm

l พร้อมจอแสดงผล LED

l พารามิเตอร์ทางเทคนิคของเครื่องวัดอัตราการไหลมวล:

อินเทอร์เฟซΦ6แสดงนำอุณหภูมิสภาพแวดล้อมการทำงาน5~45℃ตัวควบคุมการไหลใช้ตัวควบคุมการไหลของโปรตอน โปรดดูด้านหลังท่อสแตนเลสΦ6 ด้านนอก X Φ4 ด้านในโต๊ะสูญญากาศแรงดัน-0.1～0.15 MPa, 0.01 MPa/divวาล์วหยุดΦ6การควบคุมการไหลระบบควบคุมอัจฉริยะ PLC

พารามิเตอร์ทางเทคนิคของตัวควบคุมการไหลของมวล:

คำอธิบายสินค้า : ประเภททั่วไป วงจรอนาล็อก

คำอธิบายรายละเอียดสินค้า: ชนิดธรรมดา วงจรอนาล็อก ซีลยาง ชันท์แบบท่อ ไม่อุดตันง่าย

ตัวชี้วัดหลัก:

พิสัย 5, 10, 20, 30, 50, 100, 200SCCM (คุณสามารถเลือกช่วงใดก็ได้) โปรดยืนยันเมื่อคุณทำการสั่งซื้อความแม่นยำ ±1% FS เชิงเส้น 0.5% เอฟเอสความสามารถในการทำซ้ำ ±0.2% เอฟเอสเวลาตอบสนอง 1ส.การลดลงของความดันอากาศ <0.01 เมกะปาสคาลแรงดันสูงสุด 3MPอุณหภูมิสภาพแวดล้อมการทำงาน 5～45℃สัญญาณอินพุตและเอาต์พุต 0～+5.00โวลต์แหล่งจ่ายไฟ +15V 50mA -15V 50mAขนาด 158*30*110น้ำหนัก 0.9 กก.

 การกำหนดค่าระบบจ่ายก๊าซ :

เครื่องวัดอัตราการไหลของโปรตอน 6เกจวัดแรงดันเชิงกล (ช่วง -0.1~0.15MPa) 1วาล์วโลกสแตนเลส 6ข้อต่อแผ่นทะลุสแตนเลส 6ข้อต่อวาล์วสแตนเลส 2ข้อต่อกระบอกสูบสแตนเลส 6ท่อ PTFE 30 ล้านถังผสมแก๊ส Dia80X140MM 1โครงเตาเผา 1 ชุด
