อุปกรณ์บดละเอียดพิเศษลูกกลิ้งขนาดใหญ่ 1500 ลิตร ใช้กับเครื่องสั่นตะแกรง

ก.  หลักการทำงานและการใช้งาน :

ตัวกลางบดและวัสดุในถังของ เครื่องบด ลูกกลิ้ง เบา  จะถูกยกขึ้นสู่ระดับความสูงที่กำหนดด้วยการหมุนของกระบอกสูบ และถูกแยกออกจากผนังกระบอกสูบตามแนวพาราโบลาเนื่องจากแรงโน้มถ่วง ภายใต้แรงกระแทก การกลิ้ง และการเลื่อนของตัวกลางบด วัสดุจะก่อให้เกิดแรงกระแทก แรงเฉือน และการกลิ้งที่มีพลังงานสูง เพื่อให้บรรลุวัตถุประสงค์ของกระบวนการ ได้แก่ การบด การบด การกระจาย การผสม การผสมโลหะผสม และความเป็นทรงกลม

เครื่องบดลูกกลิ้งเบาเป็นเครื่องบดละเอียดแบบผลิตจำนวนมากในปริมาณปานกลาง ใช้กันอย่างแพร่หลายในวัสดุอิเล็กทรอนิกส์ วัสดุแม่เหล็ก เคลือบเซรามิก ผงโลหะ แร่ที่ไม่ใช่ทองคำ วัสดุใหม่ และอุตสาหกรรมอื่นๆ

ข.  พารามิเตอร์ทางเทคนิค

ค.  คุณสมบัติผลิตภัณฑ์ :

1. อุปกรณ์ทำงานเสถียร ใช้พลังงานต่ำ เหมาะสำหรับความต้องการความละเอียดของวัสดุของลูกค้าที่ไม่สูง การผลิตแบบแบตช์กลาง การผลิตจำนวนมาก

2. สามารถทำการบดแบบแห้ง แบบเปียก การผสม การผสมโลหะผสม ทรงกลม และกระบวนการอื่นๆ ซึ่งสามารถจัดการกับความแข็งของวัสดุต่างๆ ได้

3. ข้อได้เปรียบที่ใหญ่ที่สุดของอุปกรณ์คือสามารถดำเนินการปล่อยอัตโนมัติและแยกวัสดุลูกบอลอัตโนมัติ เหมาะสำหรับการผลิตจำนวนมาก สามารถเลือกระบบการวางตำแหน่งการป้อนและการปล่อยอัตโนมัติได้

4. ตามลักษณะเฉพาะที่แตกต่างกันของวัสดุของลูกค้า เครื่องบดลูกบอลสามารถบุด้วยวัสดุที่แตกต่างกัน เช่น เซอร์โคเนีย อะลูมินา โพลียูรีเทน ไนลอน เตตระฟลูออไรด์ คาร์ไบด์ซีเมนต์ ฯลฯ เพื่อให้แน่ใจว่าวัสดุจะไม่ปนเปื้อน มีความบริสุทธิ์สูง

5. สามารถปรับแต่งตามความต้องการพิเศษของลูกค้าได้

D.  รูปภาพที่เกี่ยวข้องกับเครื่องบดลูกกลิ้งแบบเบา

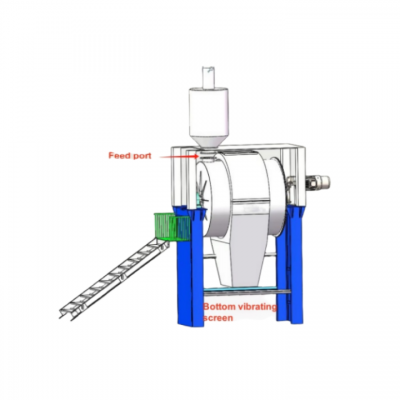

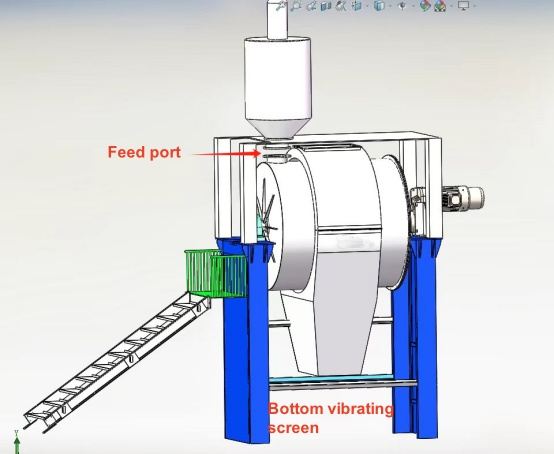

E.  กระบวนการการทำงานของเครื่องจักรทั้งหมด

ก.  เครื่องป้อนสูญญา กาศจะป้อนวัสดุลงในถังเก็บโดยอัตโนมัติ โดยปริมาตรถังเก็บคือ 400 ลิตร วัสดุจากเครื่องบดลูกบอลคือ 330 ลิตรเมื่อเต็ม และการป้อนจะหยุดลงเมื่อเต็ม

ข. ถอดปลั๊กป้อนของเครื่องบดลูกเหล็กออกด้วยมือไปยังแท่นป้อน ต่อหน้าแปลนอ่อนของถังเก็บเข้ากับหน้าแปลนของถังบดลูกเหล็ก กดปุ่มและเปิดวาล์วผีเสื้อลมที่ด้านล่างของถังจ่าย จากนั้นวาล์วไอเสียตรงข้ามกับช่องป้อนจะเปิดโดยอัตโนมัติเพื่อเริ่มป้อน (สามารถเพิ่มค้อนลมหรือวาล์วโรตารี่ที่ผนังด้านข้างของถังเก็บตามการไหลของวัสดุ และสามารถควบคุมถังบดลูกเหล็กได้ด้วยโปรแกรม ซึ่งสามารถหมุนไปมาในมุมเล็กๆ เพื่อป้องกันการสะสมของวัสดุและการอุดตันของช่องป้อน)

ค. หลังจากถังเก็บวัสดุเสร็จสิ้น ให้ถอดหน้าแปลนถังเก็บวัสดุออกด้วยตนเองและติดตั้งปลั๊กเข้ากับถังบดลูกเหล็ก หลังจากบุคลากรอพยพไปยังแท่นปฏิบัติการแล้ว ให้สตาร์ทอุปกรณ์และเริ่มการทำงานของเครื่องบดลูกเหล็ก เมื่อสตาร์ทอุปกรณ์ ให้ปิดวาล์วถังเก็บวัสดุและวาล์วไอเสียของถังบดลูกเหล็กตามลำดับ เครื่องป้อนสูญญากาศจะเริ่มป้อนวัสดุอีกครั้ง (แท่นปฏิบัติการโหลดติดตั้งสวิตช์เหนี่ยวนำโฟโตอิเล็กทริกที่สอดคล้องกัน ท่อป้อนวัสดุจะไม่หลุดออก บุคลากรจะไม่ได้รับการอพยพ และไม่สามารถสตาร์ทอุปกรณ์ได้)

ง. หลังจากบดลูกบอลเสร็จแล้ว ให้เริ่มขั้นตอนการระบายออก และวาล์วผีเสื้อลมของช่องระบายจะเปิดโดยอัตโนมัติเมื่อช่องระบายหันขึ้นด้านบน และเริ่มหมุนออกจากเครื่องกรองกระแทกด้วยความเร็วต่ำ เครื่องกรองกระแทกเชื่อมต่อกับหน้าแปลนฝาครอบระบายแบบอ่อน และเครื่องกรองกระแทกมีช่องระบายผงหยาบและช่องระบายผงละเอียด

e. หลังจากการปล่อยเสร็จสิ้น พอร์ตการปล่อยและพอร์ตป้อนจะหงายขึ้นโดยอัตโนมัติ พอร์ตการปล่อยมีอุปกรณ์เป่าฝุ่นแบบวาล์วปีกผีเสื้อ ซึ่งจะปิดโดยอัตโนมัติหลังจากวาล์วปีกผีเสื้อถูกเป่า การโหลดด้วยมือบนแท่นโหลด

f. การทำงานทั้งหมดควบคุมด้วยโปรแกรมหน้าจอสัมผัส PLC

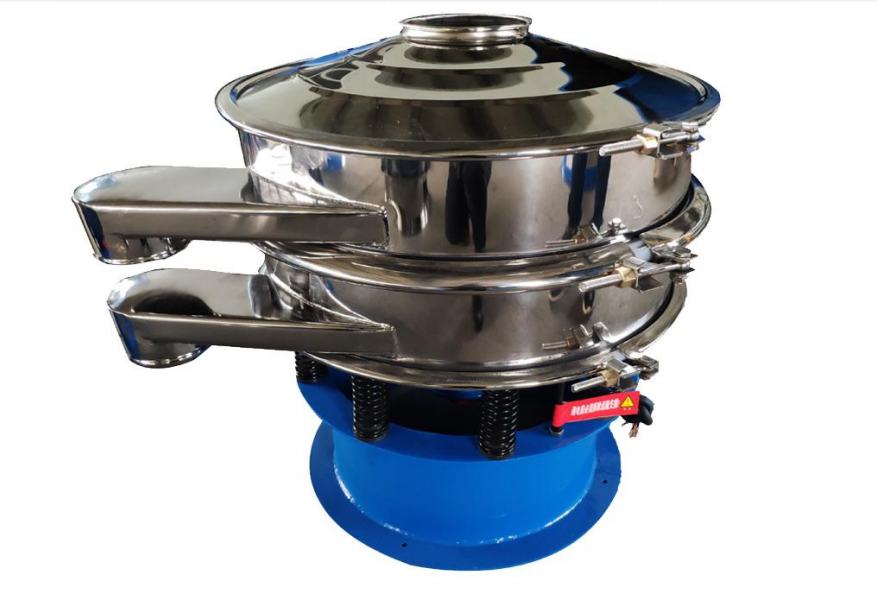

F.  การแนะนำเครื่องสั่น

รุ่น:  JT-ZS600

1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก

2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด

3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
