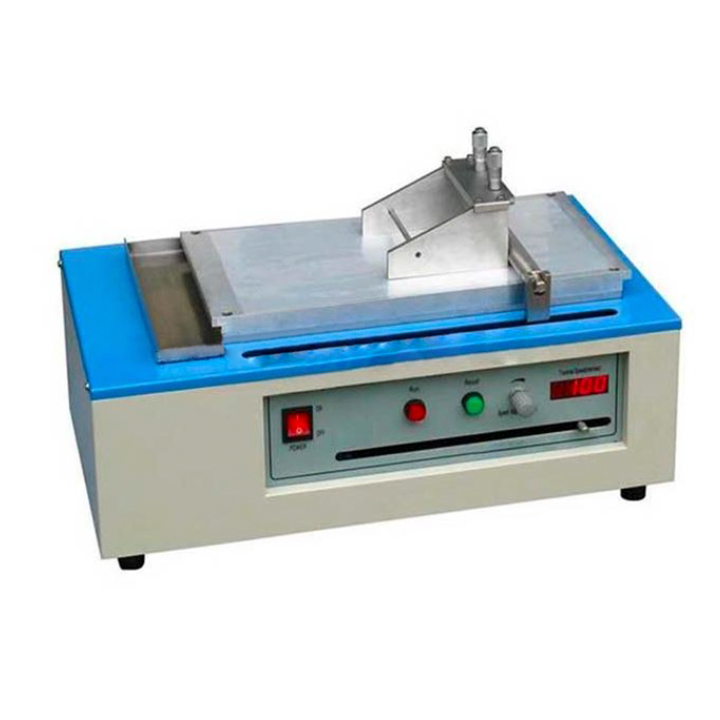

เครื่องเคลือบหล่อขนาดเล็ก 120C พร้อมถ้วยดูดสูญญากาศ
(ดูดสูญญากาศสูงสุด200 วัตต์ * 365 ล.ม. และไม้กวาดปรับ ระดับ ได้และฟังก์ชันการดูดแบบเลือกได้)
คำสำคัญ
อุณหภูมิสูงสุดถึง 120℃ ความแม่นยำในการควบคุมอุณหภูมิ +1℃
หมายเลขรุ่น
เอ็มเอสเค-เอเอฟเอ-III
ภาพรวมผลิตภัณฑ์

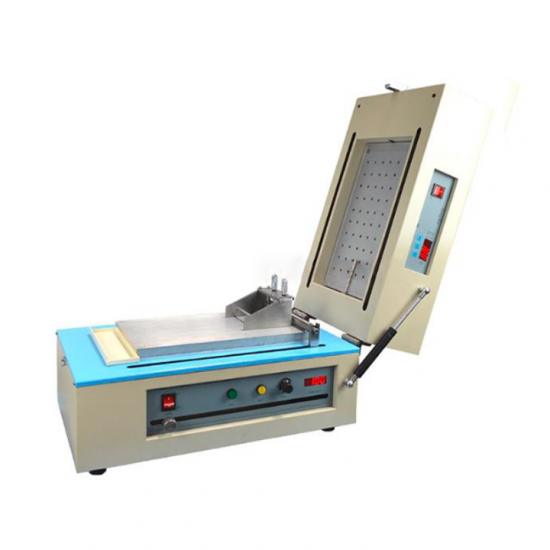

MSK-AFA-III คือชุดเครื่องเคลือบหล่อขนาดกะทัดรัดสำหรับการเตรียมฟิล์มหลากหลายประเภท พร้อมรับประกันความสม่ำเสมอของฟิล์ม ระบบขับเคลื่อนที่เป็นเอกลักษณ์ช่วยให้ไม้ปาดน้ำแบบปรับได้เคลื่อนที่ได้อย่างสม่ำเสมอและราบรื่นสำหรับการเตรียมฟิล์มจากวัสดุหลากหลายชนิด การยึดติดพื้นผิวฟิล์มทำได้โดยใช้ถ้วยดูดสุญญากาศ ซึ่งช่วยให้สามารถยึดพื้นผิวฟิล์มเข้ากับถ้วยดูดอะลูมิเนียมได้อย่างเรียบเสมอกัน เครื่องนี้มีไม้ปาดน้ำกว้าง 150 มม. และสามารถปรับช่องว่างระหว่างไม้ปาดน้ำและพื้นผิวได้ด้วยไมโครมิเตอร์ เครื่องสามารถให้ความร้อนจากด้านบนหรือด้านล่างเพื่อทำให้ฟิล์มเปียกที่เคลือบแห้งได้ที่อุณหภูมิสูงสุด 120°C ด้วยความแม่นยำ +1°C เครื่องนี้เหมาะอย่างยิ่งสำหรับการเตรียมแบตเตอรี่ เครื่องนี้เหมาะอย่างยิ่งสำหรับการเตรียมฟิล์มอิเล็กโทรดแบตเตอรี่ ฟิล์มเซรามิกต่างๆ และฟิล์มโพลิเมอร์
แบบอย่าง | เอ็มเอสเค-เอเอฟเอ-ไอ | เอ็มเอสเค-เอเอฟเอ-IIID | เอ็มเอสเค-เอเอฟเอ-ทู | เอ็มเอสเค-เอเอฟเอ-IIID-ยูวี | เอ็มเอสเค-เอเอฟเอ-IIID-จี |
รูปแบบการให้ความร้อนแบบเลือกได้ | ไม่ผ่านความร้อน 220VAC
| การทำความร้อนจากด้านล่าง 120 ℃ 220VAC ， 850 วัตต์
| ระบบทำความร้อนด้านบน 120 ℃ 220VAC ， 1.2 กิโลวัตต์
| ยูวีด้านบน(ความยาวคลื่น) 365 นาโนเมตร) การทำความร้อนจากด้านล่าง 120 ℃ 220VAC,1กิโลวัตต์
| ด้านบนด้านล่างh กิน 120 ℃ 220VAC ，2.3KW
|
อะแดปเตอร์ไฟฟ้า
อะแดปเตอร์ไฟฟ้า: อินพุต 100-220VAC, เอาต์พุต 24VDC
Pusher Moving S peed
10-100 มม./วินาที (ปรับได้)
ความแม่นยำ: ±10 มม./วินาที
การเคลือบA rea
การกำหนดค่ามาตรฐาน: 350 มม. (ยาว) * 150 มม. (กว้าง) ความกว้างของการเคลือบจะถูกกำหนดโดยการกำหนดค่าของไม้ปาดสี โดยมีไม้ปาดสีมาตรฐานความกว้าง 150 มม.
พื้นที่เคลือบสูงสุดที่แนะนำ: 350 มม. (ยาว) * 180 มม. (กว้าง) เพื่อหลีกเลี่ยงการล้นของหัวจับสูญญากาศ
ความยาวการเคลือบ: 10-350มม. (ปรับได้ด้วยปุ่มปรับตำแหน่ง)
ถ้วยดูดสูญญากาศ
ถ้วยดูดสูญญากาศทำจากโลหะผสมอลูมิเนียมที่มีรูขนาดน้อยกว่า 1 มม.
ขนาดหัวจับสุญญากาศ: 365 มม. (ยาว) * 200 มม. (กว้าง)
หมายเหตุ: แผ่นกระจกเป็นมาตรฐานในอุปกรณ์ ซึ่งสามารถใช้ทาลงบนวัสดุที่มีรูพรุนได้

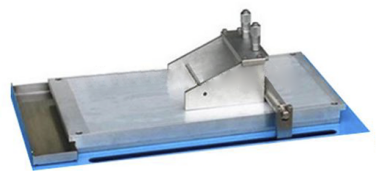

ไม้ปาดน้ำแบบปรับได้
ไม้ปาดน้ำขนาดกว้าง 150 มม. จำนวน 1 อัน สามารถปรับช่องว่างระหว่างไม้ปาดน้ำและวัสดุพิมพ์ได้ตั้งแต่ 0.01-3.5 มม.
เครื่องผลิตฟิล์มความหนาคงที่แบบเลือกได้สำหรับฟิล์มที่มีความหนาน้อยกว่า 10 ไมโครเมตร (รูปที่ 1)
พร้อมตัวผลักและถาดรองขยะ (รูปที่ 2, รูปที่ 3)
มีไม้ปาดน้ำให้เลือกหลายความกว้าง
รูปที่ 1 รูปที่ 2 รูปที่ 3
หมายเหตุ:ความหนาของฟิล์มที่เตรียมไว้ตามการกำหนดค่าที่ระบุโดยทั่วไปคือ ≥10um
ปั๊มสุญญากาศ(อุปกรณ์เสริม)
ปั๊มสุญญากาศไม่รวมอยู่ในอุปกรณ์มาตรฐาน สามารถใช้ปั๊มสุญญากาศเสริมสำหรับการดูดซับและตรึงพื้นผิวได้
สามารถเลือกปั๊มแห้งแบบปลอดน้ำมันซึ่งมีอัตราการสูบ 120 ลิตร/นาทีได้
การเชื่อมต่อปั๊มสุญญากาศ
การควบคุมเปิด/ปิดปั๊มสุญญากาศจะอยู่ที่แผงด้านหน้าของเครื่องเคลือบ และแจ็คไฟปั๊มสุญญากาศจะอยู่ที่ด้านหลังของเครื่องเคลือบ
ปั๊มสูญญากาศเชื่อมต่อกับเครื่องเคลือบผ่านท่อ OD ขนาด 8 มม. (ดังแสดงด้านล่าง) ซึ่งมาพร้อมกับเครื่องเป็นมาตรฐาน
ขนาดและน้ำหนักสินค้า
ไม่มีฟังก์ชั่นทำความร้อน MSK-AFA-I | รวมถึงฟังก์ชันการให้ความร้อน ซีรีส์ MSK-AFA-III |

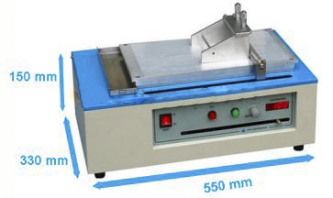

550(ยาว)*330(กว้าง)*150(สูง)มม. น้ำหนัก: 45กก.

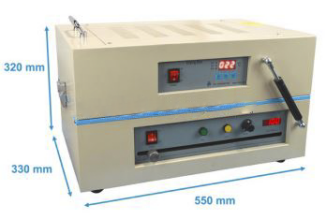

| 550มม.(ยาว)*330มม.(กว้าง)*320มม.(สูง) น้ำหนัก: 60กก.
|
หมายเหตุการใช้งาน
1. รูปที่ 1 และ 2 แสดงการเคลือบแคโทดและแอโนดสำหรับแบตเตอรี่ลิเธียมไอออน
2. ขอแนะนำให้ใช้งานเครื่องเคลือบในตู้ดูดควัน (รูปที่ 3) เพื่อให้กำจัดตัวทำละลายที่ระเหยได้ง่าย
3. คุณอาจต้องใช้เครื่องผสมสุญญากาศสำหรับการผสมสารละลาย การผสมสารละลายในสภาพแวดล้อมสุญญากาศจะทำให้สารละลายที่เคลือบไว้ไม่ก่อให้เกิดฟองอากาศและกระจายตัวได้สม่ำเสมอและราบเรียบ (รูปที่4 )
4. คุณอาจต้องใช้เครื่องวัดความหนืดเพื่อวัดความหนืดของสารละลาย (รูปที่5)
5. คุณอาจต้องใช้เครื่องผสม (การเคลือบแบบอัดรีดและการเคลือบแบบหล่อ) สำหรับการเคลือบแบบอัดรีด (รูปที่ 6)
รูปที่ 1 รูปที่ 2 รูปที่ 3
รูปที่4 รูปที่5 รูปที่6
