หลักการของเครื่องบดแบบลูกบอลกวนคือ เพลาหลักจะขับเคลื่อนเครื่องกวนให้หมุนด้วยความเร็วสูง ทำให้วัสดุบดในถังกวนเคลื่อนที่ไม่สม่ำเสมอ การเคลื่อนไหวที่ไม่เป็นระเบียบนี้ทำให้เกิดการชน การบีบ การเสียดสี และการเฉือนของวัสดุบด ส่งผลให้วัสดุบดถูกบดและบดละเอียด ตัวเครื่องประกอบด้วยถังกวน อุปกรณ์กวน โครง ระบบควบคุมไฟฟ้า และอุปกรณ์เสริมอื่นๆ (เช่น: ประกอบด้วยอุปกรณ์หมุนเวียนปั๊มวัสดุ อุปกรณ์ระบายความร้อนด้วยน้ำ อุปกรณ์ควบคุมอุณหภูมิความร้อน ฯลฯ) เหมาะอย่างยิ่งสำหรับการบดแบบเปียกของวัสดุขนาดเล็ก ขนาดกลาง และขนาดใหญ่ ด้วยประสิทธิภาพการบดสูงและขนาดอนุภาคเล็ก การบดแบบแห้งเหมาะสำหรับวัสดุที่มีคุณสมบัติเฉพาะ เช่น วัสดุที่ต้องการความลื่นไหลในระดับหนึ่ง ขึ้นรูปแผ่นได้ยาก ตกตะกอนที่ก้นหรือติดกับผนัง และสามารถตอบสนองความต้องการพารามิเตอร์กระบวนการต่างๆ ได้เป็นอย่างดี
ก. การใช้งานเครื่องบดแบบลูกบอลกวน
อุปกรณ์นี้ใช้งานง่าย ใช้พื้นที่น้อย มีข้อดีคือใช้พลังงานต่ำและราคาถูก จึงเป็นอุปกรณ์ที่ได้รับความนิยมสำหรับการทดลองแบบกลุ่มเล็กในโรงเรียนและสถาบันวิจัย มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตผงละเอียดพิเศษหลากหลายชนิด เช่น เซอร์โคเนียมซิลิเกต เซอร์โคเนีย วัสดุอิเล็กทรอนิกส์ วัสดุแม่เหล็ก สารเคลือบผิว กราไฟต์ และยา
ข. พารามิเตอร์ทางเทคนิค
แบบอย่าง | เอ็มบีเอ็ม-100 ลิตร |
ปริมาตรของโถบดลูกเหล็ก (มล. ) | 1 00 ลิตร*1 |
โครงสร้างของโถบดลูกเหล็ก | 1. โครงสร้างของถังบดลูกเหล็ก: กระบอกสูบมีปลอกระบายความร้อนด้วยน้ำ และกระบอกสูบด้านในมีโครงสร้างตรง กระบอกสูบด้านในทำจากสแตนเลส 304 2. มีช่องเปิดที่พื้นบนแผ่นด้านล่างของกระบอกสูบ (ซึ่งทำหน้าที่เป็นช่องระบายและช่องวอลเลย์บอล รวมถึงช่องเปิดสำหรับวัสดุหมุนเวียนของปั๊ม) และตะแกรงสแตนเลสที่มีระยะห่าง 2 มม. จะจับคู่กับช่องเปิดที่พื้น 3. ฝาครอบกระบอกสูบแบ่งออกเป็น 2 ส่วน ทำจากสแตนเลส 304 พร้อมพอร์ตป้อนและจุกยางปรับได้ |
คน | แท่งคนสแตนเลส 304 |
ความเร็วในการกวน | 4 0-14 5 รอบ/นาที |
ขนาดอนุภาคอาหาร | ≤ 10 มม. |
ขนาดอนุภาคเอาท์พุต | ขนาดขั้นต่ำอาจเล็กได้ถึงน้อยกว่า 1 μ m (ขนาดอนุภาคของเอาต์พุตจะแตกต่างกันขึ้นอยู่กับวัสดุและกระบวนการ) |
ความจุในการรับน้ำหนัก | ประมาณ 40 ลิตร |
โหมดควบคุมความเร็ว | การควบคุมความเร็วความถี่แปรผัน |
โหมดการส่งข้อมูล | ระบบขับเคลื่อนด้วยสายพาน |
วิธีการระบายออก | ด้านล่างของถังบรรจุมีตะแกรงสแตนเลสสตีล ระยะห่าง 2 มม. ซึ่งติดตั้งชิดกับด้านล่างของกระบอกสูบ วาล์วระบายวัสดุสแตนเลสสตีล 304 เส้นผ่านศูนย์กลาง DN15 เชื่อมต่อกับท่อส่งของปั๊มไดอะแฟรมสำหรับเครื่องบดลูกบอลหมุนเวียน ปั๊มหมุนเวียนจะดูดวัสดุออกโดยตรง |
ปั๊มไดอะแฟรมลม | รุ่น QFQ-25PTFE (ฐานสแตนเลส + ไดอะแฟรมสามตัว + ไดอะแฟรม PTFE) อัตราการไหล 0-7m ³ /H ส่วนหัว 84 เมตร ท่อหมุนเวียนและวาล์วทำจากวัสดุสแตนเลส 304 |
แรงดันไฟฟ้าขณะทำงาน | สามเฟส 380V, 50HZ |
กำลังของมอเตอร์หลักและกำลังแปลงความถี่ | 7.5KW (มอเตอร์ยี่ห้อ Dedong และตัวแปลงความถี่ยี่ห้อ Delixi) |
ตัวลด | เกียร์ทดรอบแบบหนอน WPX155-B 1:10 |
กล่องกันระเบิด | เกรดป้องกันการระเบิด BT4 ท่อป้องกันการระเบิด DN20 พร้อมติดตั้งอุปกรณ์ |
น้ำหนักอ้างอิงของอุปกรณ์ (กก. ) | ประมาณ 590 กิโลกรัม |
ขนาดอ้างอิงของรูปทรงอุปกรณ์ (มม.) | ยาว 1200มม. x กว้าง 900มม. x สูง 1500มม. |
ค. คุณสมบัติของผลิตภัณฑ์
1. อุปกรณ์มีโครงสร้างเรียบง่าย เสียงรบกวนต่ำ เคลื่อนย้ายสะดวก และไม่เปลืองพื้นที่ในสภาพแวดล้อมการทำงาน
2. เมื่อเปรียบเทียบกับหลักการของเครื่องบดแบบลูกบอลอื่นๆ เนื่องจากมีเส้นโค้งวิถีการทำงานของวัสดุบดที่แตกต่างกันในถังกวน จึงทำให้มีความเร็วในการกวนที่สูงกว่า การใช้พลังงานที่ต่ำกว่า และประสิทธิภาพการบดแบบลูกบอลสูงสุด
3. สามารถควบคุมขนาดอนุภาคของวัสดุได้โดยการปรับสัดส่วนของลูกบอล ความเร็ว เวลาในการบด และกระบวนการอื่นๆ ที่เกี่ยวข้องให้เหมาะสม เพื่อควบคุมการกระจายความโค้งของความละเอียดของวัสดุ การทำงานมีความยืดหยุ่นและใช้งานได้จริง
4. ตามคุณลักษณะของวัสดุ สามารถเลือกอุปกรณ์ควบคุมอุณหภูมิความร้อนแบบกำหนดเองได้ เพื่อควบคุมช่วงความร้อนของวัสดุ อุปกรณ์แจ็คเก็ตระบายความร้อนด้วยน้ำ เพื่อควบคุมการระบายความร้อนของวัสดุ และอุปกรณ์หมุนเวียนปั๊มวัสดุ เพื่อควบคุมความละเอียดของวัสดุที่บดด้วยลูกบอล
5. ผ่านการควบคุมไฟฟ้าสามารถบรรลุเวลาทั้งหมด เวลาหยุดทำงานเป็นช่วง หรือรอบการควบคุมความเร็วอย่างต่อเนื่อง เพื่อตอบสนองความต้องการกระบวนการต่างๆ ของวัสดุ
6. สามารถปรับแต่งอุปกรณ์ได้ ในระหว่างกระบวนการบดวัสดุในถังผสม จะมีการป้องกันก๊าซเฉื่อยเพื่อป้องกันการเกิดออกซิเดชันของวัสดุ แม้แต่วัสดุไวไฟและวัตถุระเบิด อุปกรณ์ก็สามารถปรับแต่งให้เป็นไปตามข้อกำหนดการป้องกันการระเบิดได้
7. ตามคุณลักษณะของวัสดุ ผนังด้านในของถังผสมจะบุด้วยวัสดุที่ไม่ใช่โลหะ (เช่น เซรามิกคอรันดัม เซอร์โคเนีย ไนลอน โพลีเตตระฟลูออโรเอทิลีน โพลียูรีเทน ฯลฯ) และชั้นนอกของแท่งคนจะทำจากวัสดุที่แตกต่างกันเพื่อลดโอกาสของการปนเปื้อนของวัสดุและปรับปรุงความบริสุทธิ์ของวัสดุ

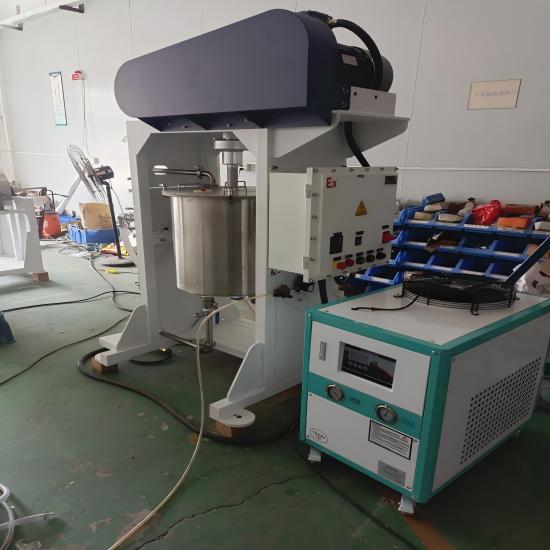

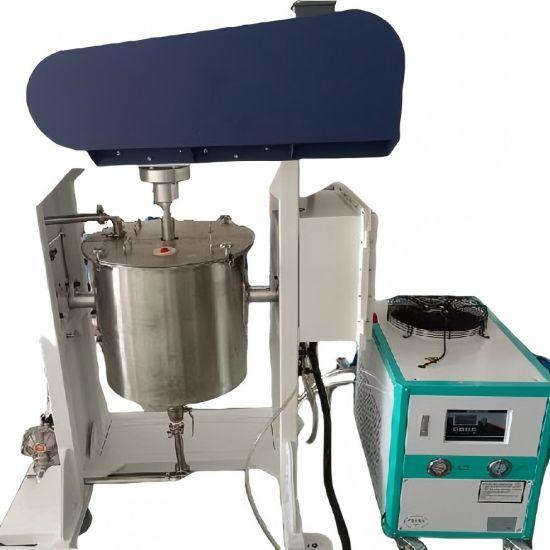

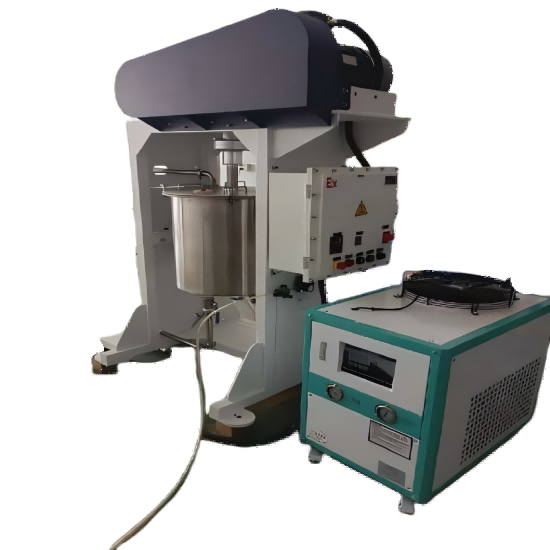

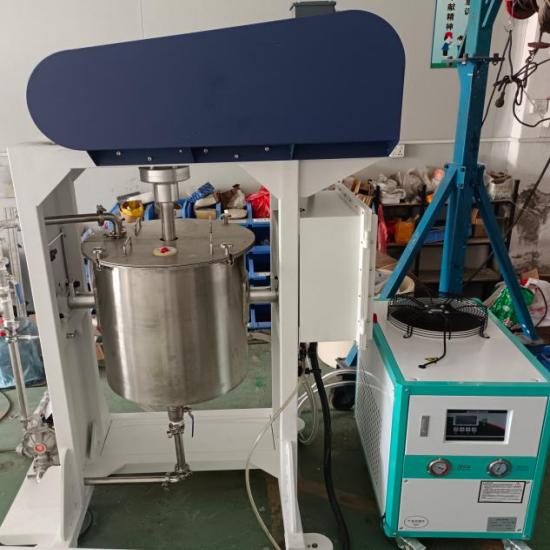

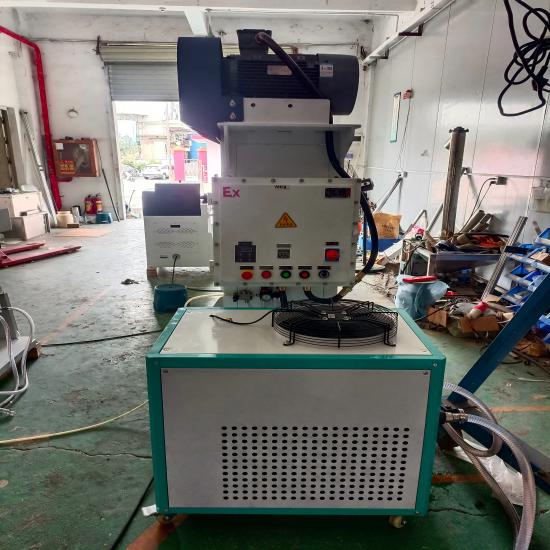

D. รูปภาพที่เกี่ยวข้องกับผลิตภัณฑ์เครื่องบดลูกผสม
