เครื่องบดสั่นสะเทือนสำหรับงานหนักขนาด 100 ถึง 1,200 ลิตร มีให้เลือกทั้งแบบบดลูกบอลแห้งหรือแบบเปียก
การแนะนำผลิตภัณฑ์
เครื่องบดแบบสั่นสะเทือนสำหรับงานหนักเป็นอุปกรณ์ผลิตผงชนิดใหม่ที่มีประสิทธิภาพสูง มีโครงสร้าง 3 แบบ ได้แก่ กระบอกสูบเดี่ยว กระบอกสูบคู่ และกระบอกสูบสามกระบอก เครื่องบดแบบสั่นสะเทือนแบบกระบอกสูบคู่เป็นอุปกรณ์ที่นิยมใช้มากที่สุด เครื่องบดแบบสั่นสะเทือนนี้ใช้การสั่นสะเทือนความถี่สูงของกระบอกสูบ โดยลูกบอลเหล็กหรือแท่งเหล็กในกระบอกสูบจะกระทบกับวัสดุโดยอาศัยแรงเฉื่อย ความเร่งจากการกระแทกของตัวกลางต่อวัสดุอาจสูงถึง 10-15 กรัม จึงมีข้อดีคือมีโครงสร้างที่กะทัดรัด ปริมาตรน้อย น้ำหนักเบา ใช้พลังงานต่ำ ให้ผลผลิตสูง มีขนาดผงที่เข้มข้น กระบวนการทำงานที่เรียบง่าย ใช้งานง่าย บำรุงรักษาง่าย และเปลี่ยนแผ่นซับและตัวกลางได้ง่าย เครื่องบดแบบสั่นสะเทือนนี้สามารถใช้กันอย่างแพร่หลายในอุตสาหกรรมโลหะวิทยา วัสดุก่อสร้าง เหมืองแร่ วัสดุทนไฟ อุตสาหกรรมเคมี แก้ว เซรามิก กราไฟต์ และอื่นๆ สำหรับการผลิตผง
หลักการโครงสร้าง
เครื่องบดแบบลูกบอลสั่นสะเทือนสำหรับงานหนักขับเคลื่อนด้วยมอเตอร์ไฟฟ้าผ่านข้อต่อแบบยืดหยุ่นและข้อต่ออเนกประสงค์เพื่อหมุนเพลาของตัวกระตุ้น เพลาของตัวกระตุ้นติดตั้งด้วยบล็อกแบบนอกรีต เนื่องจากการหมุนของเพลากับบล็อกแบบนอกรีต กระบอกสูบคู่จึงเกิดการสั่นสะเทือนเป็นวงกลมโดยประมาณ กระบอกสูบจะบรรจุวัสดุบด (ลูกเหล็กหรือแท่งเหล็ก) และวัสดุที่จะบด วัสดุสามารถป้อนเข้าทางช่องป้อนของกระบอกสูบด้านบน วัสดุที่บดในกระบอกสูบด้านบนจะไหลเข้าสู่กระบอกสูบด้านล่างเพื่อบดต่อไป จากนั้นจะถูกปล่อยออกจากช่องปล่อยของกระบอกสูบด้านล่าง นั่นคือ การป้อนแบบเดี่ยวและการระบายแบบเดี่ยว วัสดุยังสามารถป้อนเข้าทั้งกระบอกสูบด้านบนและกระบอกสูบด้านล่างพร้อมกันเพื่อบด จากนั้นจะถูกปล่อยออกพร้อมกัน นั่นคือ การป้อนแบบคู่และการระบายแบบคู่ หรือป้อนแบบคู่และการระบายแบบสี่ครั้ง เมื่อกระบอกสูบเกิดการสั่นสะเทือนเป็นวงกลม วัสดุบดและวัสดุภายในกระบอกสูบจะหมุนภายในกระบอกสูบและชนกัน การหมุน การกระแทก และการหมุนอัตโนมัติของสื่อที่สม่ำเสมอทำให้วัสดุถูกบดในเวลาอันสั้น และให้ผลลัพธ์การบดตามที่ต้องการ
คุณสมบัติของผลิตภัณฑ์
1. ปริมาณการบรรจุของตัวกลางในกระบอกสูบบดสูงกว่าเครื่องบดแบบลูกบอลที่มีความจุเท่ากัน โดยสูงถึง 80% ดังนั้นจึงมีกำลังการผลิตสูง
2. โครงสร้างเรียบง่าย สามารถผลิตผลิตภัณฑ์ที่มีขนาดอนุภาคแตกต่างกันได้ โดยการปรับแอมพลิจูด ความถี่ ตัวกลาง และอัตราส่วน
3. เครื่องบดแบบสั่นสะเทือนที่มีกระบอกสูบบดหุ้มฉนวนสามารถควบคุมอุณหภูมิในการบดได้
4. เครื่องบดสั่นสะเทือนพร้อมตะแกรงและอุปกรณ์รวบรวมสามารถทำการผลิตต่อเนื่องได้
5. การทำงานเป็นเรื่องง่ายและสะดวกสบาย ความน่าเชื่อถือในการทำงานสูง ทำความสะอาดง่าย และปรับตัวเข้ากับสภาพการทำงานได้ดี
6. สามารถใช้กับการบดลูกบอลแบบแห้งและแบบเปียกได้
7. สามารถปรับแต่งพิเศษได้ตามความต้องการ

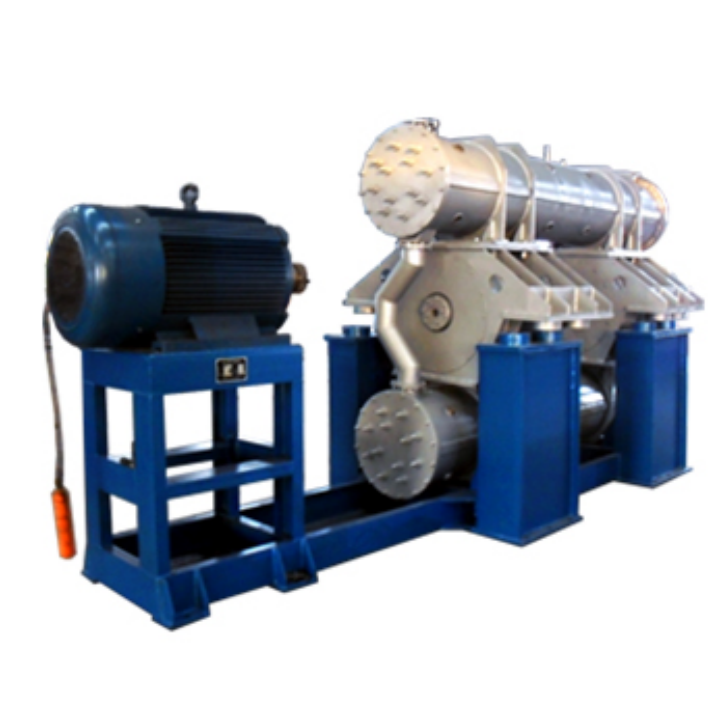

P roduct P icture
พารามิเตอร์ผลิตภัณฑ์
พารามิเตอร์/ เนื้อหาแบบจำลอง | TMAX- 2ZM-100 | TMAX- 2ZM-200 | TMAX- 2ZM-400 | TMAX- 2ZM-800 | TMAX- 2ZM-1200 |
วิธีการบด | วิธีแห้ง วิธีเปียก วงจรเปิด วงจรปิด |
ขนาดอนุภาคป้อน (มม.) | 0-25 |
ขนาดอนุภาคเอาต์พุต (มม.) | 0.3-0.074 |
ปริมาตรกระบอกสูบ (ลิตร) | 10 0 | 200 | 400 | 800 | 1200 |
ความสามารถในการประมวลผล (ตัน/ชม.) | 0.1-1.5 | 0.2-3 | 0.5-5 | 1-10 | 1-16 |
แอมพลิจูด (มม.) | 9-14 | 9-14 | 8-11 | 7-9 | 7-9 |
กำลังมอเตอร์ (กิโลวัตต์-b) | 17-22 | 22-37 | 45-55 | 55-75 | 75-90 |
ความถี่การสั่นสะเทือน (1/นาที) | 16.3 | 16.3 | 16.3 | 16.3 | 16.3 |
น้ำหนักรวม (t) | 2.5 | 4 | 6.6 | 11.5 | 14 |
ขนาดโดยรวม
| 2612×1654×2054 | 2900×1884×2378 | 3800×2350×2490 | 4843×2956×2510 | |
1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก
2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด
3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
