การแปลงค่าแรงดันเกจเป็นแรง

มาตรวัดแสดงค่าแรงดัน (บาร์)

50

100

150

200

250

300

350

400

แรงจริงที่กระทำต่อกระบอกสูบไฮดรอลิก (ตัน)

1.9

3.8

5.8

7.7

9.6

11.5

13.3

15.4

แรงดันจริงที่ใช้กับแม่พิมพ์ ID 0.5 นิ้ว (MPa)

147

294

441

588

735

882

1029

1176

หมายเหตุ:

การแปลงค่าแรงดันที่แสดงเป็นแรงที่ใช้จริง: 26 บาร์ = 1 ตัน

แรงจริงที่กระทำต่อกระบอกสูบไฮดรอลิก (ตัน) เท่ากับแรงที่กระทำต่อชิ้นงานของคุณ

หากต้องการคำนวณแรงดันจริง (MPa) ที่ใช้กับชิ้นงานของคุณ โปรดทำตามสมการด้านล่าง:

          P = T/( π r^2) xg x 10

P: แรงดัน (MPa) ที่ใช้กับชิ้นงานของคุณ

T: แรง (ตัน) ที่กระทำต่อกระบอกสูบไฮดรอลิก

g: แรงโน้มถ่วงมาตรฐาน g  ≈  9.8 m/s2

π : ~3.14

r: รัศมี (ซม.) ของชิ้นงาน

*1 เมตริกตัน = 1,000 กก.; 1 MPa ≈  10 kgf/cm2

เสถียรภาพของแรงดัน

 <1 MPa /10 นาที

แม่พิมพ์ที่ทนความร้อนได้

แม่พิมพ์ทำความร้อนขนาดเส้นผ่านศูนย์กลางภายใน 0.5 นิ้ว พร้อมเหล็กกล้าเครื่องมือที่มีความแข็งแรงสูง ความแข็ง > RC60

ตัวเลือก: แม่พิมพ์ที่มีแผ่นบุฉนวนไฟฟ้า BN มีจำหน่ายโดยมีค่าใช้จ่ายเพิ่มเติมสำหรับการวิจัยค่าการนำไฟฟ้าเทียบกับแรงดันของตัวอย่าง

สำหรับแม่พิมพ์ทำความร้อนขนาดใหญ่ เช่น เส้นผ่านศูนย์กลางภายใน 1.5 นิ้ว โปรดเลือกเครื่องกดไฮดรอลิกไฟฟ้า CSP 40T

ช่วงอุณหภูมิในการทำงาน

50 - 250 องศาเซลเซียส

การควบคุมอุณหภูมิ

ตัวควบคุมอุณหภูมิแบบดิจิทัลที่ตั้งโปรแกรมได้ 30 ส่วนพร้อมระบบป้องกันความร้อนสูงเกินไป

ฟังก์ชั่นปรับอัตโนมัติ PID พร้อม  เสถียรภาพ +/- 1 º C

พลัง

มาตรฐาน: 208 VAC (เฟสเดียว)

ทางเลือก: โปรดสั่งซื้อหม้อแปลง 1000W 110V-220V สำหรับใช้ต่ำกว่า 110 V

ระยะการเคลื่อนที่ของกระบอกสูบไฮดรอลิกด้านล่าง

 0 - 13 มม.

สกรูรองรับด้านบนปรับความสูงได้

215 มม.

ขนาดของพื้นที่ทำงานใต้โครง

D1: 120 มม. D2: 70 มม. D3: 124 มม. H1: 180 มม. H2: 155 มม.

ขนาดกด

 ยาว 340 มม. x กว้าง 200 มม. x สูง 420 มม.

น้ำหนักสุทธิ

20 กก. (44 ปอนด์)

การรับประกัน

รับประกันแบบจำกัด 2 ปี พร้อมการสนับสนุนตลอดอายุการใช้งาน

การปฏิบัติตาม

ได้รับการรับรอง CE

หมายเหตุการใช้งาน

ทำความสะอาดชิ้นส่วนแม่พิมพ์ให้สะอาดทันทีหลังใช้งานเพื่อหลีกเลี่ยงการกัดกร่อนจากกระบวนการเผาผนึกแบบเย็น!

เพื่อหลีกเลี่ยงการแตกร้าวจากแม่พิมพ์กด ให้ประกอบชิ้นส่วนแม่พิมพ์กดทั้งหมดโดยไม่มีตัวอย่างก่อนทำการทดลอง CSP และให้ความร้อนล่วงหน้าโดยไม่ต้องออกแรงกด

คำเตือน : ลูกค้าต้องสวมแว่นตาป้องกันทุกครั้งขณะปฏิบัติงาน !!!

ห้ามยกกระบอกสูบล่าง (ลูกสูบ) เกินระยะเดินทางสูงสุด (13 มม.)

แท่นพิมพ์ขนาดกะทัดรัดนี้สามารถวางไว้ภายในกล่องถุงมือต่างๆ เพื่อกระบวนการเผาผนึกเย็นของวัสดุที่ไวต่ออากาศภายใต้ก๊าซเฉื่อย

1

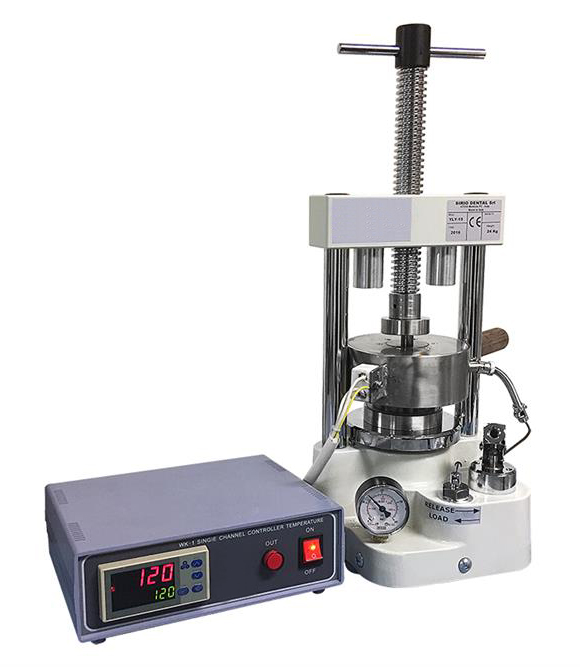

เครื่องอัดเม็ดไฮดรอลิกขนาดกะทัดรัด YLJ-15

1 หน่วย

2

แม่พิมพ์รีดร้อน EQ-HC-D พร้อมตัวควบคุมอุณหภูมิ

1 หน่วย

3

ซีดีคู่มือการใช้งาน

1 ชิ้น
